Description du protecteur pour mandrin de tour MST-T001
Le protecteur MST-T001 combine robustesse, ergonomie et sécurité en protégeant l’opérateur des contacts directs avec la partie supérieure de la machine et de toutes projections de lubrifiants. Fixé frontalement et latéralement à la base du tour, il reste parfaitement stable même lors des opérations intensives. L’écran semi-circulaire ajustable permet d’être positionné au plus près de la tête de la machine, réduisant les zones non couvertes et optimisant la sécurité de l’opérateur.
Le micro-interrupteur de sécurité intégré interrompt immédiatement l’alimentation du tour dès que l’écran est relevé, évitant tout risque de manipulation dangereuse.
Grâce à sa conception, le MST-T001 est disponible en plusieurs dimensions afin de s’adapter à différents diamètres de mandrin. Chaque modèle garantit une visibilité maximale et une installation simple et rapide sur les tours conventionnels.
- Étrier d'ancrage frontal et latéral
- Micro interrupteur de sûreté de la boîte principale - rotation de 90° - 2 contacts NC - écran interverrouillé
- Pince de connexion avec bras de support en d'acier pressé
- Structure de l'écran en acier tubulaire.
- Écran en plastique résistant aux chocs et à l'huile
Contact: 2NC
Capacité de commutation: 4A @24V AC
4A @120 DC, .3A @250 V DC
Durée de vie mécanique: 1 million de cycles
Boitier: IP 67
Écran de remplacement
Choisir la bonne taille de protecteur

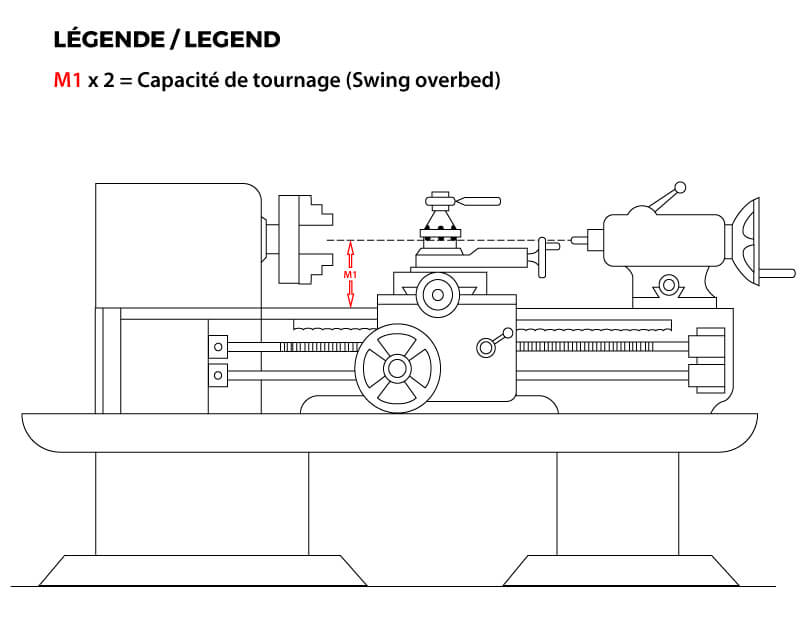

Pour choisir la bonne taille de protecteur, calculer tout d'abord la capacité de tournage maximum. Pour ce faire, référez-vous à l'image nommée Légende et calculez M1 x 2. Ensuite, référez-vous au tableau ci-dessous pour choisir la bonne largeur de protecteur selon la capacité de tournage maximum.
M1 × 2 (Capacité de tournage maximum) | Sélection | Options de largeur | |
---|---|---|---|
Code SKU | Nom | ||
Jusqu’à 300 mm (11 13/16″) | MST-TO 01/300/MEU | Protecteur pour mandrin de tour/300/MEU | 170 mm (6 11/16″) |
MST-TO 01/300 | Protecteur pour mandrin de tour/300 | 200 mm (7 7/8″) | |
325–400 mm (12 51/64″–15 3/4″) | MST-TO 01/400/MEU | Protecteur pour mandrin de tour/400/MEU | 170 mm (6 11/16″) |
MST-TO 01/400 | Protecteur pour mandrin de tour/400 | 235 mm (9 1/4″) | |
425–500 mm (16 47/64″–19 11/16″) | MST-TO 01/500/MEU | Protecteur pour mandrin de tour/500/MEU | 170 mm (6 11/16″) |
MST-TO 01/500 | Protecteur pour mandrin de tour/500 | 235 mm (9 1/4″) | |
525–600 mm (20 43/64″–23 5/8″) | MST-TO 01/600 | Protecteur pour mandrin de tour/600 | 235 mm (9 1/4″) |

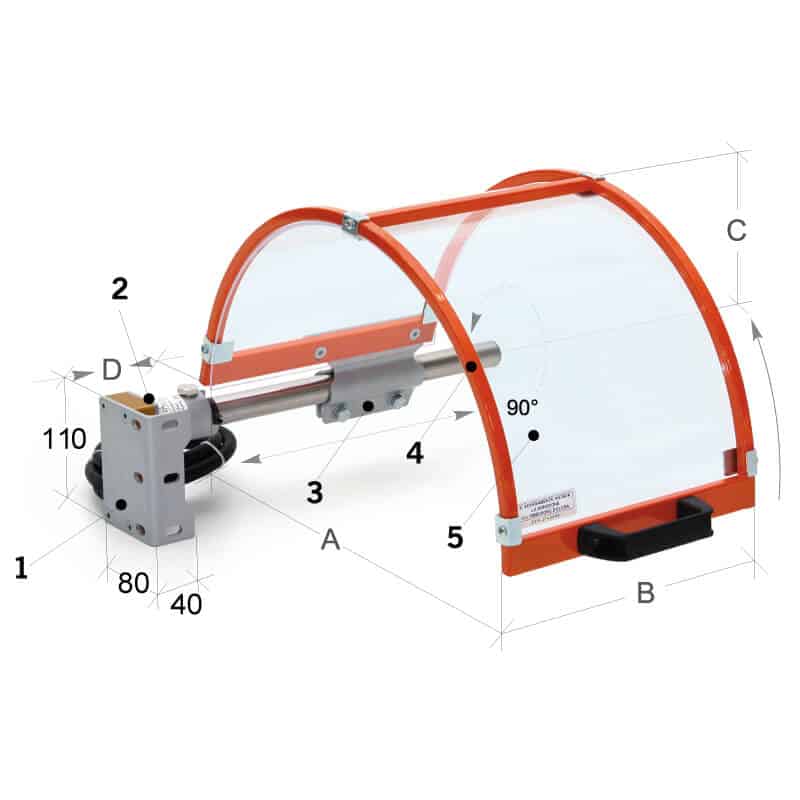

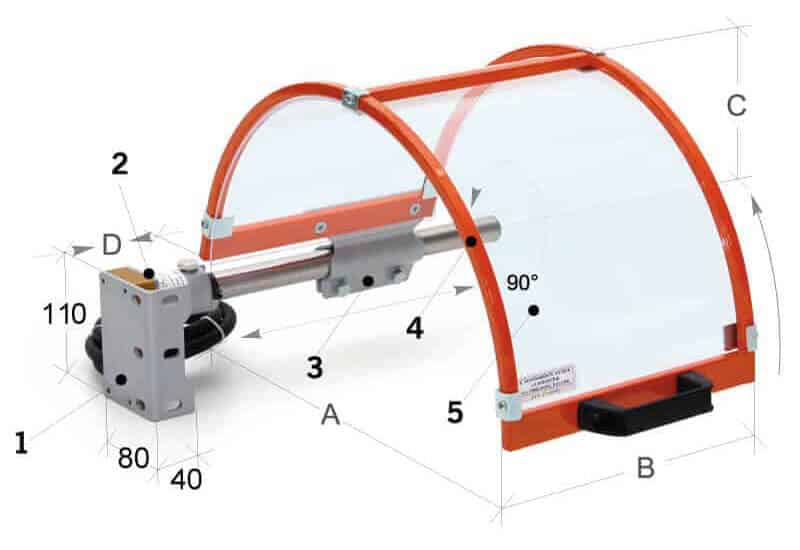

Spécifications techniques du garde
CODE | Nom | A | B | C | D | Écran de remplacement |
---|---|---|---|---|---|---|
MST-TO 01/300 | Protecteur pour mandrin de tour/300 | 300 mm 11 13/16″ |
200 mm 7 7/8″ |
180 mm 7 3/32″ |
0–215 mm 0–8 15/32″ |
MST-TO01/300/SS |
MST-TO 01/400 | Protecteur pour mandrin de tour/400 | 400 mm 15 3/4″ |
235 mm 9 1/4″ |
230 mm 9 1/16″ |
0–150 mm 0–5 29/32″ |
MST-TO01/400/SS |
MST-TO 01/500 | Protecteur pour mandrin de tour/500 | 500 mm 19 11/16″ |
235 mm 9 1/4″ |
280 mm 11 1/32″ |
0–150 mm 0–5 29/32″ |
MST-TO01/500/SS |
MST-TO 01/600 | Protecteur pour mandrin de tour/600 | 600 mm 23 5/8″ |
235 mm 9 1/4″ |
330 mm 12 63/64″ |
0–150 mm 0–5 29/32″ |
MST-TO01/600/SS |
FAQ – Questions fréquentes sur le protecteur de mandrin MST-T001
Quelle est la différence entre ce protecteur et d’autres modèles de protecteurs pour tours Prismont?
Le MST-T001 est un modèle classique avec écran semi-circulaire en métal et plastique transparent. Sa particularité est de pouvoir être placé très près du mandrin, ce qui le distingue des autres protecteurs destinés à d’autres zones du tour.
Comment fonctionne le système d’interverrouillage?
L’écran est équipé d’un micro-interrupteur de sécurité. Dès qu’il est relevé, l’alimentation du tour est automatiquement coupée, empêchant toute rotation accidentelle du mandrin. Ce produit satisfait aux normes OSHA, ANSI, ISO-EN et CE.
Est-il compatible avec les tours CNC?
Oui, ce protecteur peut être installé sur la majorité des tours conventionnels et CNC, à condition de respecter la capacité de tournage et les dimensions.
L’écran peut-il être remplacé séparément?
Oui, Prismont propose des écrans de remplacement compatibles pour chaque modèle.
Écrans de remplacement pour MST-TO01
Quels sont les avantages principaux de ce modèle?
- Protection rapprochée du mandrin.
- Système d’interverrouillage intégré conforme aux normes internationales.
- Structure robuste en acier et écran résistant aux huiles et aux chocs.
- Disponible en plusieurs tailles pour convenir à différents tours.
Ce protecteur est-il accepté dans les audits de sécurité OSHA/ANSI/ISO-EN/CE ?
Oui, ce produit satisfait aux normes OSHA, ANSI, ISO-EN et CE et est interverrouillé, garantissant une sécurité conforme aux normes internationales.
