Points forts :Interverrouillé · Pour grands tours · Écran coulissant · Fixé à la tête du tour et au sol · OSHA/ANSI/ISO-EN/CE
Le protecteur MST-TO21/22 offre une protection fiable et robuste lors du tournage sur des machines de grandes dimensions. Grâce à son système d’écran coulissant, il protège l’opérateur contre les projections de copeaux, de lubrifiants et tout contact direct avec les pièces en rotation. Fixé solidement à la tête de la machine et au sol, il assure une stabilité exceptionnelle, même pour les tours à grande capacité. Deux configurations sont disponibles :

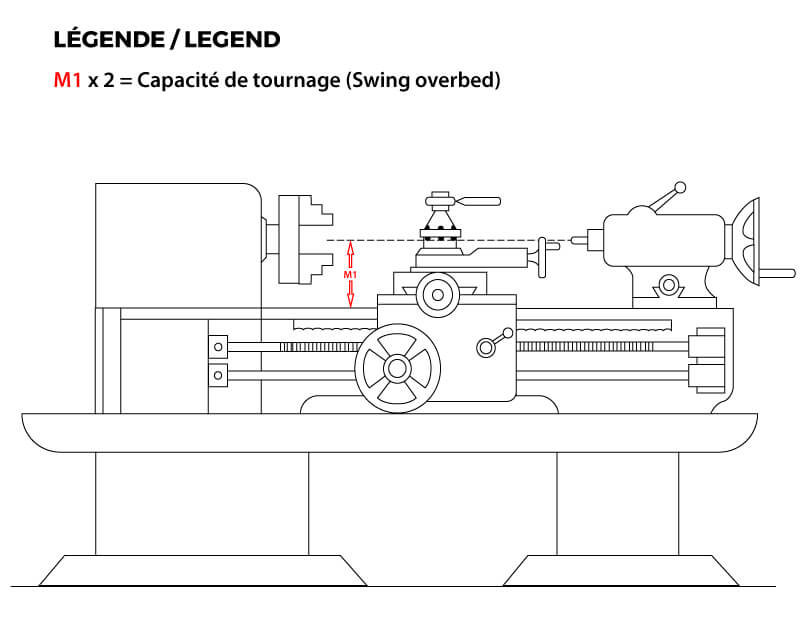

** Choisissez votre modèle de protecteur selon la capacité de tournage maximum de votre tour. Pour la calculer, référez-vous à l’image Légende et calculez M1 x 2. **
Le protecteur MST-TO21/22 est conçu pour offrir une protection complète et durable lors des opérations de tournage sur les tours de grandes dimensions. Sa structure d’aluminium solide et légère, munie de quatre points d’ancrage sur la tête de la machine, maintient le protecteur dans une position en surplomb stable et sécurisée.
Le système d’écran coulissant, monté sur un chariot à roulements et un double guidage en acier, assure un déplacement fluide et précis pour une utilisation confortable. Cet écran transparent en polycarbonate résistant offre une visibilité constante de la zone d’usinage tout en protégeant efficacement contre les projections de copeaux et de lubrifiant et le contact frontal direct avec les composantes rotatives du mandrin.
La structure peut également être personnalisée pour s’adapter à des mandrins de très grandes dimensions, selon les besoins de l’utilisateur. Fixé à la tête de la machine et au sol, le protecteur reste parfaitement stable, même sur les machines à grande capacité de tournage.
Chaque modèle est équipé d’un micro-interrupteur de sécurité interverrouillé, empêchant la mise en marche du tour si le protecteur est ouvert ou mal positionné, garantissant ainsi la conformité avec les normes internationales OSHA, ANSI, ISO-EN et CE.
Ce modèle protège efficacement l’avant du tour contre les projections de copeaux et de fluides.
Il est idéal pour les postes où la zone d’usinage est principalement accessible par l’avant.
Les versions disponibles : MST-TO21/080 et MST-TO21/120

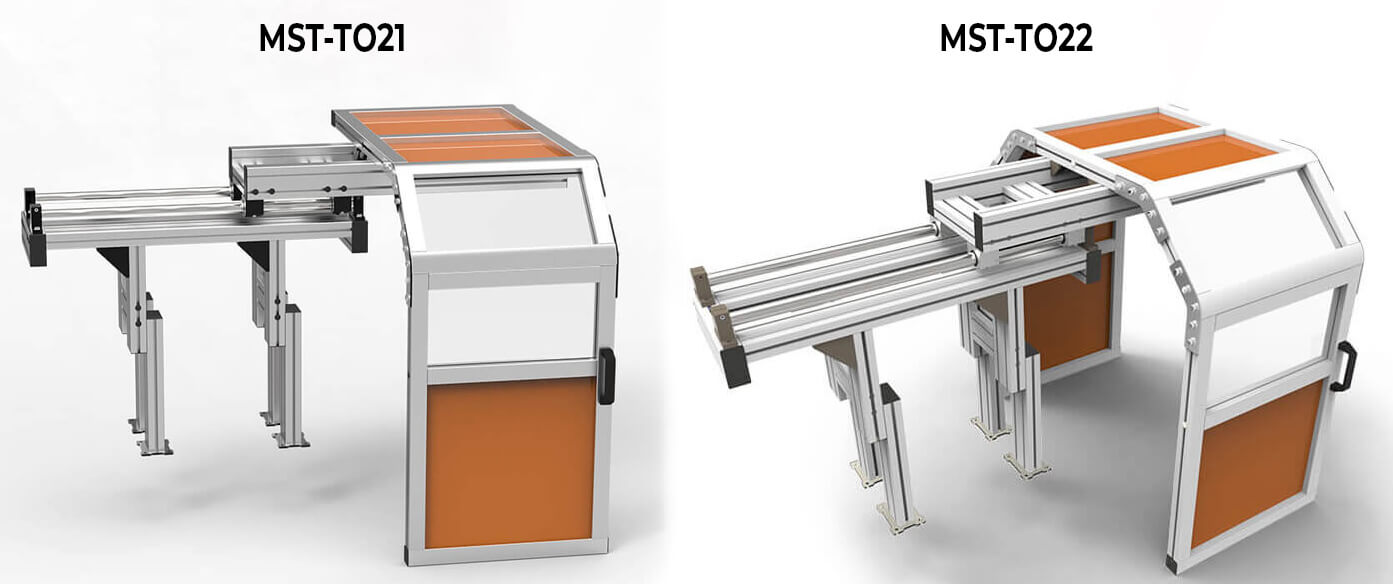

Ce modèle protège l’avant et l’arrière de la machine, couvrant les deux côtés du mandrin.
Conçu pour les tours de grandes dimensions nécessitant une protection complète de la zone d’usinage.
Les versions disponibles : MST-TO22/080 et MST-TO22/120
Le système d’interverrouillage empêche toute mise en marche du tour lorsque le protecteur est ouvert ou mal positionné. Ce dispositif de sécurité réduit considérablement les risques d’accidents et garantit la conformité du protecteur aux normes de sécurité internationales OSHA, ANSI, ISO-EN et CE.
Avant chaque utilisation, il est recommandé de :
Le nettoyage doit être effectué uniquement par du personnel formé, lorsque la machine est à l’arrêt. Nettoyez le protecteur chaque fois qu’une vue dégagée de la zone d’usinage est nécessaire, afin de maintenir une visibilité et une sécurité optimales.
Pour sélectionner le protecteur adapté à votre tour, déterminez d’abord quel côté doit être protégé — soit frontal (MST-TO21), soit avant-arrière (MST-TO22). Ensuite, calculez la capacité de tournage maximum de votre machine : référez-vous à la seconde image nommée Légende et calculez M1 x 2. Enfin, consultez le tableau ci-dessous pour choisir le modèle et la largeur appropriés selon la capacité de tournage maximum de votre tour.
| Side | M1 × 2 (Swing overbed) | Selection | Width Options | |
|---|---|---|---|---|
| SKU Code | Name | |||
| Frontal | 625 mm to 800 mm 24 39/64″ – 31 1/2″ |
MST-TO21/080 | Large Lathe Sliding Safety Guard/080 | 550 mm 21 21/32″ |
| 800 mm to 1200 mm 31 1/2″ – 47 1/4″ |
MST-TO21/120 | Large Lathe Sliding Safety Guard/120 | 550 mm 21 21/32″ |
|
| Double Sided | 625 mm to 800 mm 24 39/64″ – 31 1/2″ |
MST-TO22/080 | Large Lathe Double Sided Sliding Safety Guard/080 | 550 mm 21 21/32″ |
| 800 mm to 1200 mm 31 1/2″ – 47 1/4″ |
MST-TO22/120 | Large Lathe Double Sided Sliding Safety Guard/120 | 550 mm 21 21/32″ |
|

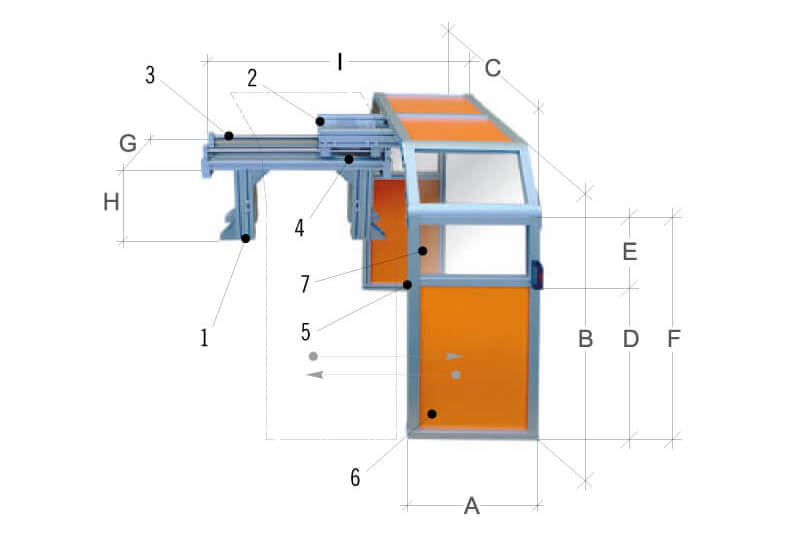

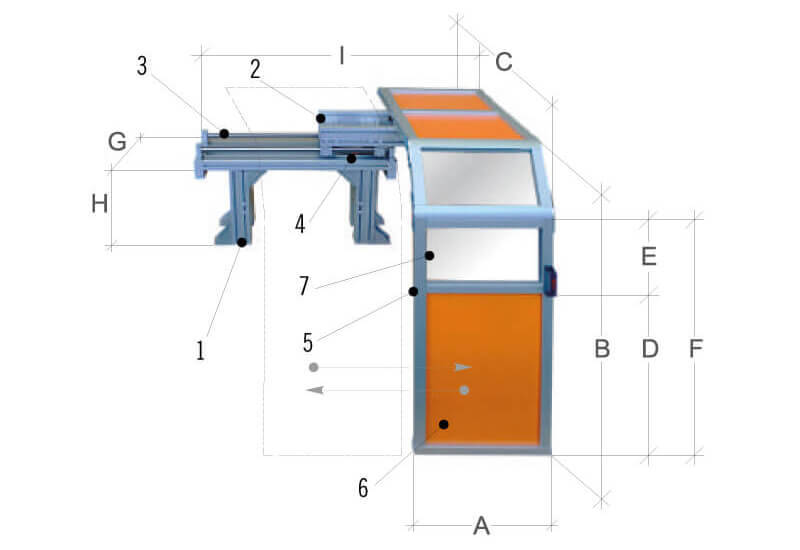

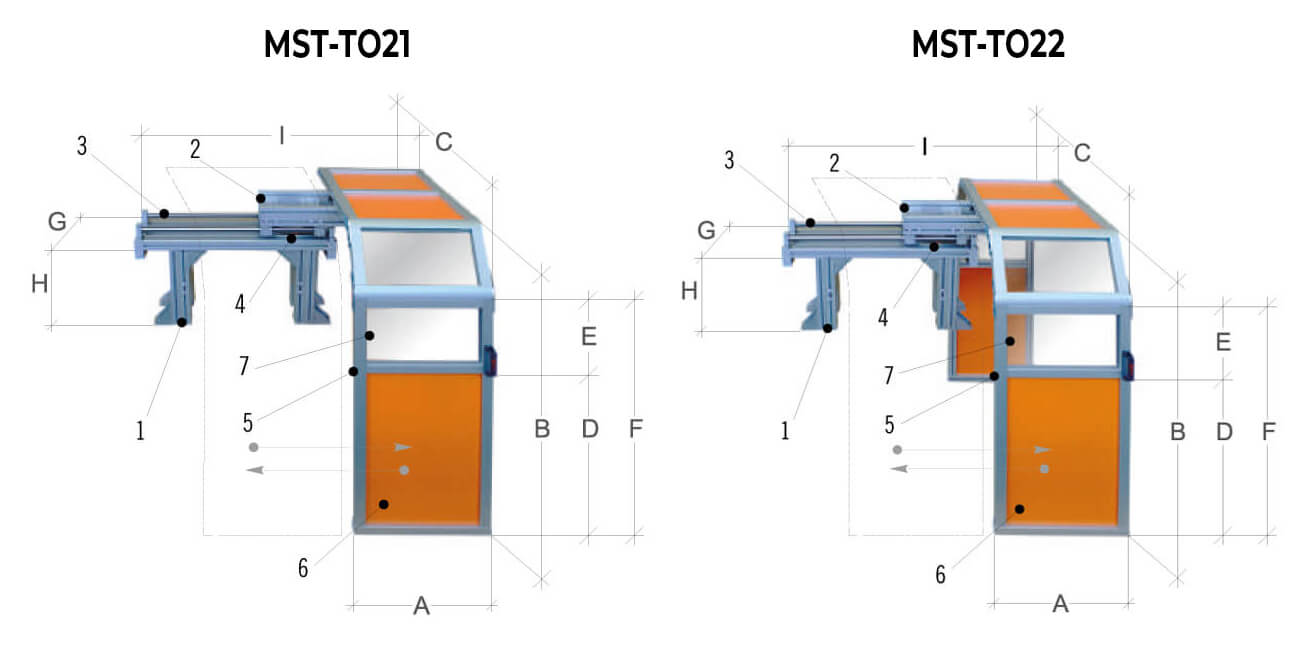

| CODE | Nom | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| MST-TO21/080 | Protecteur coulissant pour tour de grandes dimensions/080 | 550 mm 21 21/32″ |
1000 mm 39 3/8″ |
1000 mm 39 3/8″ |
518 mm 20 25/64″ |
282 mm 11 7/64″ |
800 mm 31 1/2″ |
300 mm 11 13/16″ |
390–590 mm 15 23/64″ – 23 15/64″ |
930–1490 mm 36 39/64″ – 58 21/32″ |
| MST-TO21/120 | Protecteur coulissant pour tour de grandes dimensions/120 | 550 mm 21 21/32″ |
1500 mm 59 1/16″ |
1400 mm 55 1/8″ |
918 mm 36 9/64″ |
282 mm 11 7/64″ |
1200 mm 47 1/4″ |
300 mm 11 13/16″ |
390–590 mm 15 23/64″ – 23 15/64″ |
930–1490 mm 36 39/64″ – 58 21/32″ |
| MST-TO22/080 | Protecteur coulissant avant-arrière pour tour de grandes dimensions/080 | 550 mm 21 21/32″ |
1000 mm 39 3/8″ |
1000 mm 39 3/8″ |
518 mm 20 25/64″ |
282 mm 11 7/64″ |
800 mm 31 1/2″ |
300 mm 11 13/16″ |
390–590 mm 15 23/64″ – 23 15/64″ |
930–1490 mm 36 39/64″ – 58 21/32″ |
| MST-TO22/120 | Protecteur coulissant avant-arrière pour tour de grandes dimensions/120 | 550 mm 21 21/32″ |
1500 mm 59 1/16″ |
1400 mm 55 1/8″ |
918 mm 36 9/64″ |
282 mm 11 7/64″ |
1200 mm 47 1/4″ |
300 mm 11 13/16″ |
390–590 mm 15 23/64″ – 23 15/64″ |
930–1490 mm 36 39/64″ – 58 21/32″ |
MST-TO21
MST-TO22
Déterminez d’abord si vous avez besoin d’une protection frontale (MST-TO21) ou avant-arrière (MST-TO22). Ensuite, calculez la capacité de tournage maximum de votre tour selon la formule M1 × 2 indiquée sur le schéma légende ci-bas, puis sélectionnez le modèle correspondant :
Oui, la structure peut être personnalisée pour s’adapter à des mandrins de très grandes dimensions, selon les besoins de l’utilisateur.
Oui. Il est conçu selon les normes internationales OSHA, ANSI, ISO-EN et CE.
Un entretien périodique est recommandé : nettoyage régulier des écrans, vérification du fonctionnement du micro-interrupteur et de la mobilité du chariot coulissant.
Sur commande : peut occasionner des délais de livraison plus long.
