Ensemble de 2 protecteurs pour fraiseuse horizontale

Description

Description du protecteur pour fraiseuse MST-FR10

Le MST-FR10 protège l’opérateur contre le contact direct avec l’arbre/spindle horizontal et ses parties accessibles en rotation des deux côtés de la machine (la séparation frontale des zones dangereuses n’est pas incluse) et réduit les projections de copeaux et de lubrifiant/réfrigérant. L’ensemble s’ancre horizontalement sur les deux côtés de la glissière.

Ses écrans à réglages axial et radial se positionnent rapidement pour éviter les interférences avec la machine en fonction. Le système est électriquement interverrouillé par double micro-interrupteur.

Avantages du MST-FR10

• Deux écrans symétriques pour protéger les deux côtés de l’arbre horizontal et de la glissière
• Réglages axial/radial rapides pour accélérer la préparation et les changements d’opérations
• Montage latéral sur la glissière, minimisant les interférences avec l’usinage
• Haute visibilité de la zone de travail
• Construction robuste pour environnements d’usinage
• Double interverrouillage empêchant le démarrage en position ouverte ou mal positionnée

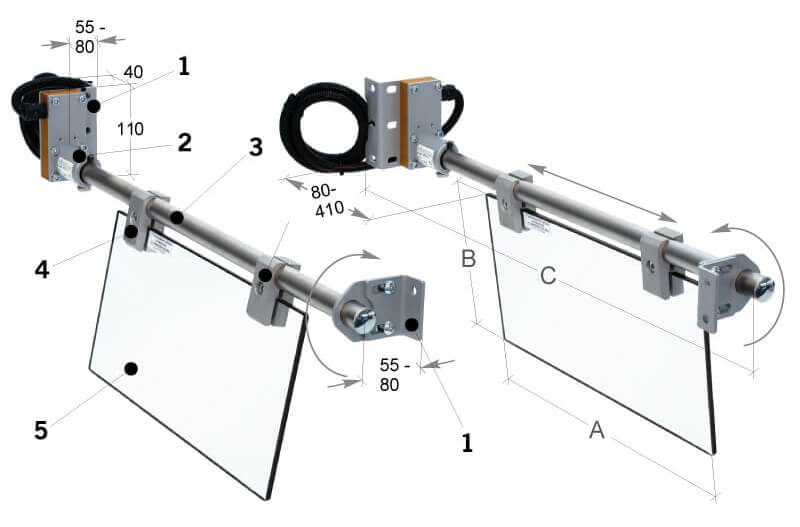

Composantes principales (repères numérotés sur le schéma)

1. Étrier de serrage à angle, pour l’ancrage du boitier de l’interrupteur et support du bras horizontal - en acier pressé
2. Boîte principale de l’interrupteur de sécurité - rotation de 180°- n.2 NC contacts - système d’interverrouillage
3. Bras horizontal de support d’écran - en acier tubulaire
4. Pinces de serrage pour les ajustements axial et radial de l’écran - en aluminium
5. Écran en plastique anti-choc, résistant à l’huile

À propos du système d’interverrouillage

Le système interverrouillé empêche la mise en marche de la machine lorsque le protecteur est ouvert ou mal positionné, réduisant les risques d’accident et facilitant la conformité OSHA/ANSI/ISO-EN/CE.

Spécifications de l'interverrouillage

Contact: 2 micro-interrupteur de sécurité
2NC contacts par micro-interrupteur
Capacité de commutation: 4 A @ 24 V AC, 4 A @ 120/250 V AC
2 A @ 24 V DC, .4 A @ 120 V DC, .3 A @ 250 V DC
Durée de vie mécanique: 1 million de cycles
Boitier: IP 67

Écran de remplacement

Écran de remplacement pour MST-FR10

Spécifications techniques du protecteur

CODE	Nom	A	B	C	Écran de remplacement
MST-FR10/420	Ensemble de 2 protecteurs pour fraiseuse horizontale/420	400 mm 15 3/4"	200 mm 7 7/8"	830 mm 32 43/64"	MST-FR10/420/SS
MST-FR10/430	Ensemble de 2 protecteurs pour fraiseuse horizontale/430	400 mm 15 3/4"	300 mm 11 13/16"	830 mm 32 43/64"	MST-FR10/430/SS
MST-FR10/530	Ensemble de 2 protecteurs pour fraiseuse horizontale/530	500 mm 19 11/16"	300 mm 11 13/16"	930 mm 36 39/64"	MST-FR10/530/SS
