Protecteur télescopique pour perceuse

Description

Description du protecteur pour perceuse

Protège l’opérateur d’un contact direct avec les composantes de l’outil en rotation et de la projection de copeaux et de lubrifiant. La principale caractéristique est l’écran télescopique, réglable en hauteur (voir dimensions «B» et «C») et positionné le long du bras porteur (3). L’écran s’ouvre latéralement grâce à un mouvement rotatif de 180°, permettant un accès facile pour les opérations de changement d’outil. L’étrier permet un ancrage solide à la structure de perçage. Micro-interrupteur de sécurité pré-câblé inclus

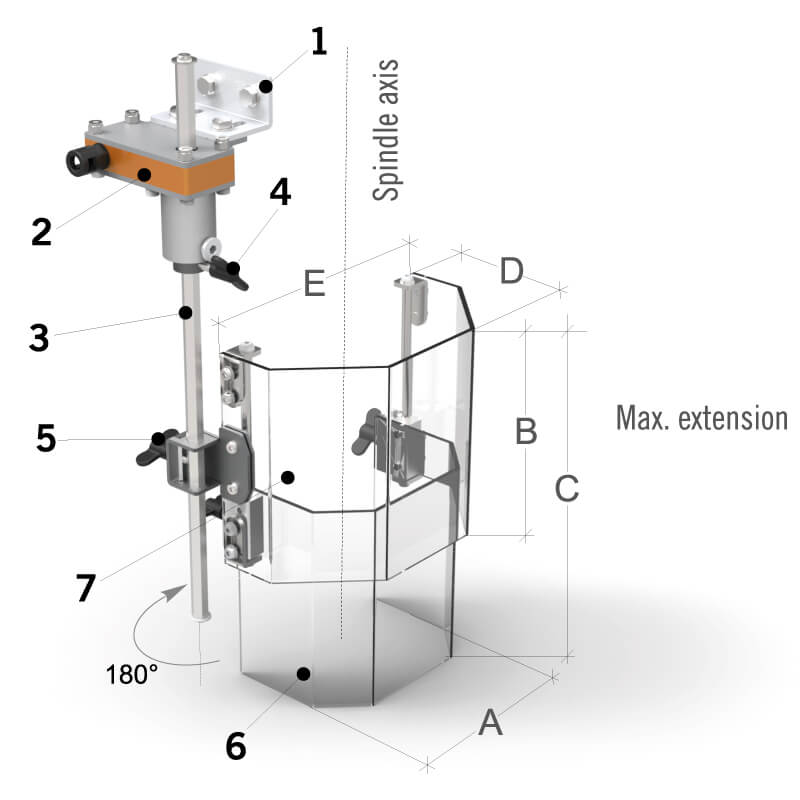

1. Étrier d’ancrage en acier pressé
2. Boîte principale autoportante avec micro-interrupteur intégré - rotation à 180 ° n. 2 NC contacts-écran interverrouillé
3. Bras vertical de support de l’écran en acier hexagonal
4. Bouton de réglage pour l’assemblage du bras protecteur
5. Bouton d’ajustement de l’écran par rapport au bras de support
6. Écran avant semi-octogonale en polycarbone
7. Écran arrière en forme de «C»

Spécifications techniques du protecteur

CODE	Nom	A	B	C	D	E	Écran de remplacement Code
MST-TR05/180	Protecteur télescopique pour perceuse/180	172 mm 6 49/64"	180 mm 7 3/32"	180-300 mm 7 3/32" - 11 13/16"	114 mm 4 31/64"	230 mm 9 1/16"	MST-TR05/180/SS
