Description
Description du protecteur rétractable pour chariot mobile de tour MST-TO12
Le protecteur MST-T012 combine sécurité, robustesse et facilité d’utilisation. Grâce à sa conception rétractable, il permet de dégager rapidement la zone de travail pour le montage, la mesure ou l’inspection d’une pièce.
Sa structure robuste et son écran en plastique transparent résistant aux chocs et à l’huile offrent une excellente durabilité et une visibilité constante de la zone d’usinage.
Grâce à son point d’ancrage réglable tout autour de l’axe du support de l’écran, le MST-T012 peut être monté à l’arrière du chariot longitudinal (chariot mobile) ou directement sur celui-ci. Il est également doté d’une cloison anti-projection, assurant une protection supplémentaire contre les copeaux et les fluides pendant l’usinage.

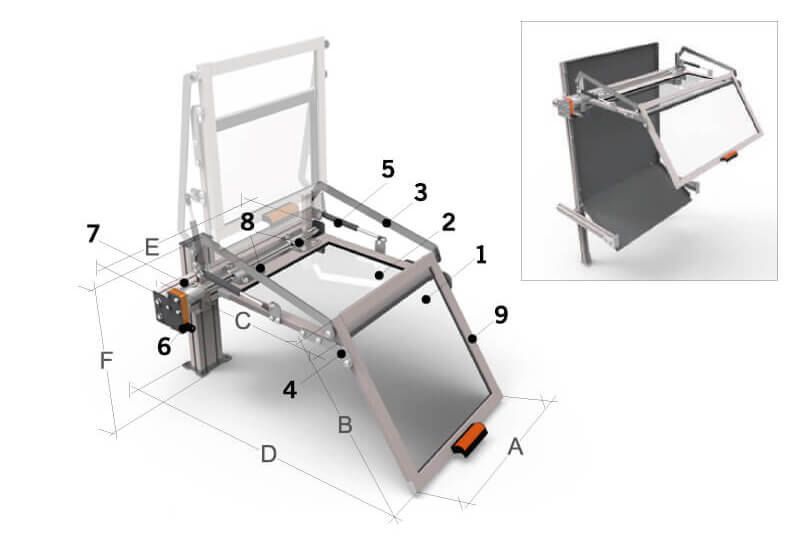

Composantes principales (repères numérotés sur le schéma)
- Écran avant en plastique résistant aux chocs et à l’huile
- Écran supérieur en matière plastique résistant aux chocs et à l’huile
- Bras de support de l’écran
- Étrier de rotation de l’écran avant
- Ensemble de vérin à gaz (Gas spring assembly)
- Boîte principale du micro-interrupteur principal - 90° rotation - n.2 NC contacts - écran interverrouillé
- Support de profil complet avec des étriers de serrage
- Pinces de fixation pour l’écran et le groupe du micro-interrupteur
- Base d’ancrage réglable
À propos du système d’interverrouillage
Le système d’interverrouillage empêche la mise en marche du tour lorsque le protecteur est ouvert ou mal positionné. Ce mécanisme de sécurité réduit considérablement les risques d’accidents et assure la conformité du protecteur aux normes internationales de sécurité (OSHA, ANSI, ISO-EN, CE).
Avantages du protecteur MST-T012
- Système rétractable compact permettant un dégagement complet de la zone d’usinage
- Bras articulés robustes soutenant le garde
- Interverrouillage intégré conforme aux normes internationales
- Excellente visibilité grâce à l’écran transparent résistant à l’huile
- Adaptation simple au chariot longitudinal (chariot mobile) du tour
Entretien et maintenance
Il est recommandé de vérifier régulièrement la propreté des écrans, la mobilité des bras articulés et le bon fonctionnement du micro-interrupteur d’interverrouillage. Le personnel formé doit effectuer le nettoyage du garde protecteur lorsque la machine est à l’arrêt. Nettoyez le garde chaque fois qu’une visibilité claire de la zone d’usinage est nécessaire.
Spécifications techniques du protecteur
CODE | Nom | A | B | C | D | E | F |
---|---|---|---|---|---|---|---|
MST-T012/045 | Protecteur rétractable pour chariot mobile de tour/045 | 450 mm 17 23/32" |
450 mm 17 23/32" |
400 mm 15 3/4" |
760 mm 29 59/64" |
630 mm 24 51/64" |
500 mm 19 11/16" |
MST-T012/085 | Protecteur rétractable pour chariot mobile de tour/085 | 850 mm 33 15/32" |
450 mm 17 23/32" |
400 mm 15 3/4" |
760 mm 29 59/64" |
1030 mm 40 35/64" |
500 mm 19 11/16" |
MST-T012/105 | Protecteur rétractable pour chariot mobile de tour/105 | 1050 mm 41 11/32" |
450 mm 17 23/32" |
400 mm 15 3/4" |
760 mm 29 59/64" |
1230 mm 48 27/64" |
500 mm 19 11/16" |
FAQ – Questions fréquentes sur le protecteur MST-T012
Comment fonctionne le système d’interverrouillage?
Le micro-interrupteur empêche le démarrage du tour lorsque le protecteur est ouvert ou mal positionné. Il assure la conformité OSHA / ANSI / ISO-EN / CE.
Ce protecteur nécessite-t-il un entretien régulier?
Oui. Il est recommandé de vérifier la propreté des écrans, la mobilité des bras articulés et le bon fonctionnement du système d’interverrouillage.
Ce modèle est-il accepté lors des audits de sécurité?
Oui. Il répond aux exigences des audits OSHA, ANSI, ISO-EN et CE, confirmant sa conformité aux normes de sécurité internationales.
