Protecteur pour table de fraiseuse

Description

Description du protecteur pour fraiseuse MST-FR30

Le MST-FR30 protège l’opérateur des contacts avec les parties en mouvement et des projections de copeaux et de fluides. Conçu pour s’installer dans le périmètre de la table de la fraiseuse, il forme une enceinte rigide et transparente qui préserve l’ergonomie tout en améliorant la sécurité.

Les deux portes coulissantes réalisées en plastique épais, sont entièrement ouvrables et assurent un accès dégagé; leur déplacement sur glissières à billes garantit une ouverture fluide et durable. Les panneaux latéraux amovibles permettent une manipulation aisée des pièces longues sans démontage complet du garde. Équipé d’un double micro-interrupteur de sécurité (interverrouillage).

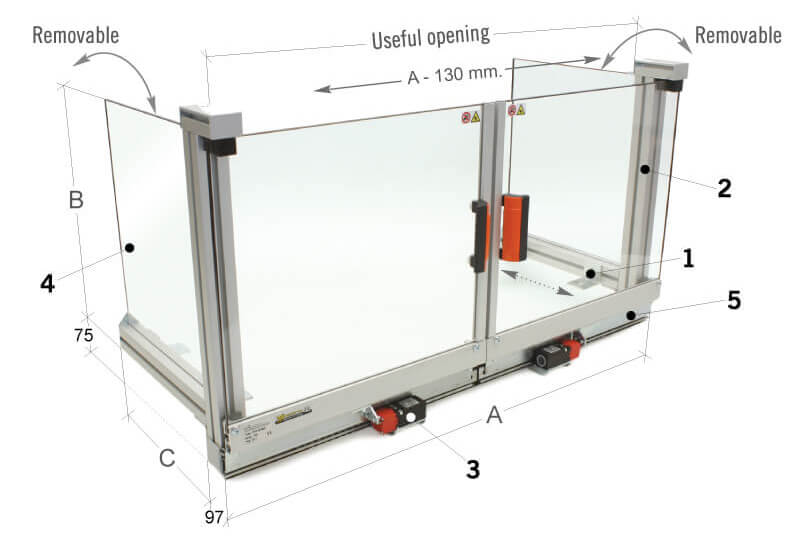

Composantes principales (repères numérotés sur le schéma)

1. Étrier angulaire d’ancrage - en acier pressé
2. Structure périmétrique - en aluminium
3. Micro-interrupteurs de sécurité avec activateurs indépendants - n.2 NC contacts - système d'interverrouillage
4. Panneaux latéraux amovibles - en plastique anti-choc résistants à l’huile
5. Glissières à bille avec une possibilité de mouvement égale à leur longueur

Avantages du MST-FR30

• Ouverture totale des portes pour un accès rapide et dégagé
• Panneaux latéraux amovibles pour le chargement de pièces longues
• Haute visibilité (plastique épais, structure transparente)
• Structure robuste en aluminium pour environnements d’usinage
• Interverrouillage double empêchant le démarrage en position ouverte
• Montage sur table et formats personnalisables selon la machine

À propos du système d’interverrouillage

Le système interverrouillé empêche la mise en marche lorsque le protecteur est ouvert ou mal positionné, réduisant les risques d’accident et facilitant la conformité OSHA/ANSI/ISO-EN/CE.

Spécifications techniques du protecteur

Dimensions du protecteur pour table de fraiseuse. Les cotes A, B et C correspondent au schéma technique.

CODE	Nom	A	B	C
MST-FR30/545	Protecteur pour table de fraiseuse/545	1000 mm 39 3/8"	450 mm 17 23/32"	350 mm 13 25/32"
MST-FR30/650	Protecteur pour table de fraiseuse/650	1200 mm 47 1/4"	500 mm 19 11/16"	400 mm 15 3/4"
MST-FR30/755	Protecteur pour table de fraiseuse/755	1400 mm 55 1/8"	550 mm 21 21/32"	450 mm 17 23/32"
MST-FR30/860	Protecteur pour table de fraiseuse/860	1600 mm 62 63/64"	600 mm 23 5/8"	500 mm 19 11/16"

FAQ – Questions fréquentes

Peut-on usiner des pièces longues?

Oui. Les panneaux latéraux amovibles libèrent les extrémités pour accéder aux pièces longues.

Les portes s’ouvrent-elles complètement?

Oui. Les deux portes coulissantes offrent une ouverture complète grâce aux glissières à billes.

Le protecteur est-il interverrouillé?

Oui. Le double micro-interrupteur autorise la mise en marche uniquement en position fermée.

Quelles vérifications doit-on faire avant de commander ce protecteur?

Confirmez les dimensions internes utiles et le type de machine pour sélectionner un garde compatible.

Quel entretien doit-on faire pour ce garde?

Nettoyez régulièrement les panneaux et glissières, vérifiez le fonctionnement des micro-interrupteurs et l’état des ancrages.
