Protecteur pour rectifieuse plane

Description

Description du protecteur pour rectifieuse

Protège l’opérateur contre les contacts directs avec les pièces en mouvement de la meule et les projections de fluides. S’attache à la base de la machine à l’aide de deux supports horizontaux à ajustements multiples (point 2) qui permettent de fixer l’écran dessous ou à l’avant de la machine. Les supports peuvent être raccourcis facilement si nécessaire. Équipé de deux portes coulissantes, sur des guides à billes, à ouverture complète, fabriquées de plastique épais. Micro-interrupteurs de sécurité inclus.

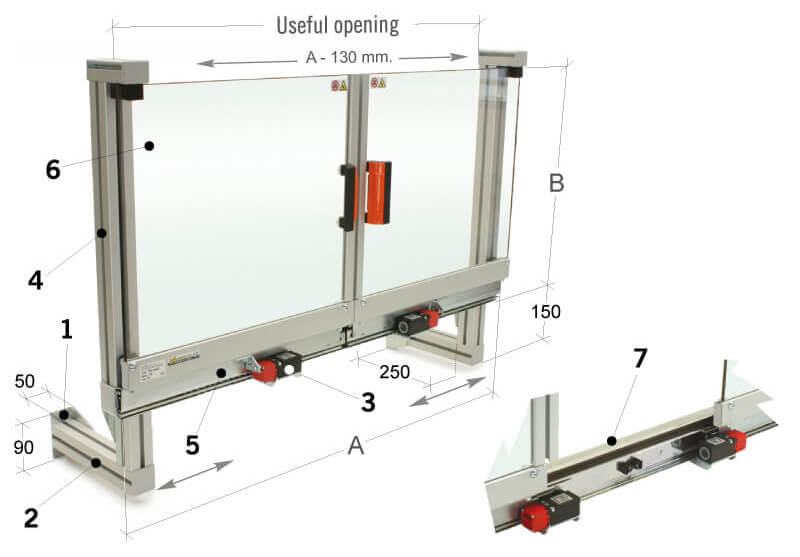

1. Étrier d’ancrage à angle - en acier pressé
2. Support de la structure à ajustements multiples, avec deux systèmes d’ancrage différents
3. Micro-interrupteur de sécurité avec activateurs indépendants - n.2 NC contacts - système d’interverrouillagee
4. Structure périmétrique - en aluminium profilé
5. Guides à billes pour les portes coulissantes - ouverture maximale égale à leur longueur
6. Écran en plastique épais anti-choc résistant à l’huile
7. Structure interne inclinée pour la collecte des fluides - en feuilles d’aluminium

Spécifications techniques du protecteur

CODE	Nom	A	B
MST-RE10/550	Protecteur pour rectifieuse plane/550	1000 mm 39 3/8"	510 mm 20 5/64"
MST-RE10/655	Protecteur pour rectifieuse plane/655	1200 mm 47 1/4"	560 mm 22 3/64"
MST-RE10/860	Protecteur pour rectifieuse plane/860	1600 mm 63"	660 mm 25 63/64"
