Protecteur pour presse hydraulique et machines variées

Description

Description de l'écran de protection pour presse hydraulique

Le MST-BF10 protège l’opérateur des contacts directs avec les parties dangereuses, dont il est séparé frontalement par l’écran. Le protecteur est attaché frontalement à la machine pour une intégration solide. Il est équipé d’un écran permettant une large visibilité et une ouverture dans plusieurs sens : verticalement, horizontalement et gauche ou droite. Le déverrouillage rapide facilite les ajustements, idéal lorsque les réglages et changements d’opération sont fréquents. Le micro-interrupteur de sécurité empêche la mise en marche si le protecteur est ouvert ou mal positionné.

Note: Spécifiez le côté de montage en ajoutant le suffixe:

• /DX = Droite
• /SX = Gauche

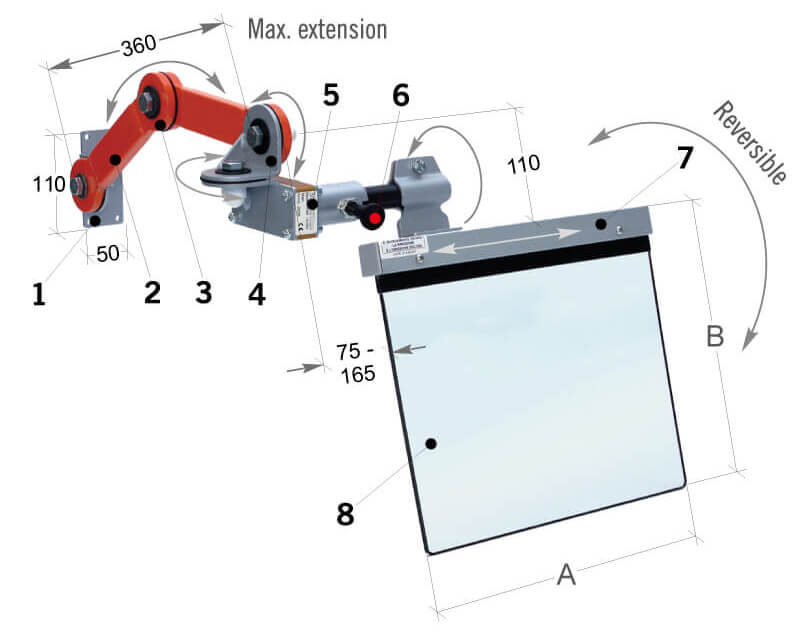

Composantes principales (repères numérotés sur le schéma)

1. Étrier d’ancrage à angle - en acier pressé
2. Bras articulé en acier tubulaire
3. Articulation à frottement avec disques de friction
4. Jonction angulaire pour un mouvement vertical de l’écran
5. Boîte principale de l’interrupteur de sécurité avec un axe de rotation de 180° - n.2 NC contacts - système d’interverrouillage
6. Bouton de déverrouillage de la position de l’écran
7. Structure de l’écran en aluminium profilé
8. Écran en plastique anti-choc résistant à l’huile

Avantages du protecteur MST-BF10

• Polyvalence d’accès : ouverture verticale/horizontale et gauche/droite pour s’adapter à la machine et au flux de travail
• Réglages express : articulations à friction + déverrouillage rapide pour repositionner l’écran en quelques secondes
• Sécurité intégrée : interverrouillage 2NC — la presse ne peut pas démarrer si le protecteur n’est pas fermé
• Visibilité et confort : écran anti-choc transparent, vision dégagée
• Durabilité industrielle : structure en aluminium profilé et composants conçus pour un usage intensif
• Conformité : répond aux exigences OSHA, ANSI, ISO-EN et CEE

À propos du système d’interverrouillage

Le système d’interverrouillage empêche la mise en marche de la presse hydraulique lorsque le protecteur est ouvert ou mal positionné. Ce dispositif de sécurité réduit significativement les risques d’accidents et assure la conformité du protecteur aux normes internationales de sécurité : OSHA, ANSI, ISO-EN et CE. Fiable et précis, il permet à la machine de fonctionner uniquement lorsque le protecteur est dans sa position fermée et sécurisée, garantissant ainsi une protection optimale de l’opérateur.

Entretien et sécurité

Avant usage, vérifiez l’intégrité de l’écran et le bon fonctionnement du micro-interrupteur. Effectuez tout nettoyage machine hors tension par du personnel qualifié. Nettoyez régulièrement l’écran pour conserver une vision claire de la zone de travail.

Accessoire disponible – Bras articulés additionnels MST-BA01/02

Pour les applications nécessitant un rayon d’action étendu, le bras articulé additionnel MST-BA01/02 peut être ajouté au protecteur MST-BF10. Cet accessoire augmente la portée du bras principal et est compatible avec le système d’articulation à frottement du protecteur d’origine.

• Disponible avec une articulation simple et un empattement de 325 mm
• Livré avec tous les accessoires et boulons nécessaires pour l’installation
• Conçu pour s’intégrer à tous les écrans équipés d’un système d’articulations à frottement
• Conforme aux normes OSHA, ANSI, ISO-EN et CE

Voir le produit Bras articulés additionnels pour extension MST-BA01/02

Écran de remplacement

Écran de remplacement complet pour MST-BF10

Spécifications techniques du protecteur

Spécifications du protecteur MST-BF10 – dimensions A (largeur d’écran) et B (hauteur d’écran), codes et écrans de remplacement.

CODE	Nom	A	B	Écran de remplacement
MST-BF10/350/DX	Protecteur universel avec base magnétique/350/droit	350 mm 13 25/32"	300 mm 11 13/16"	MST-BF10/350/SC
MST-BF10/350/SX	Protecteur universel avec base magnétique/350/gauche				350 mm 13 25/32"	300 mm 11 13/16"	MST-BF10/350/SC
MST-BF10/435/DX	Protecteur universel avec base magnétique/435/droit	400 mm 15 3/4"	350 mm 13 25/32"	MST-BF10/435/SC
MST-BF10/435/SX	Protecteur universel avec base magnétique/435/gauche				400 mm 15 3/4"	350 mm 13 25/32"	MST-BF10/435/SC

FAQ – Questions fréquentes

Peut-on ouvrir l’écran dans plusieurs directions?

Oui, verticale, horizontale, gauche ou droite, selon la configuration.

Est-il rapide à ajuster?

Oui. Les articulations à friction et le bouton de déverrouillage permettent des réglages rapides et précis.

La visibilité est-elle bonne?

Oui. L’écran anti-choc transparent offre une vision dégagée et limite les reflets.

Est-il conforme aux normes?

Oui. Conformité OSHA, ANSI, ISO-EN, CE pour la sécurité des machines.
