Protecteur pour perceuse radiale

Description

Description du protecteur pour perceuse MST-TR20

Le modèle MST-TR20 protège l’opérateur des contacts directs avec les parties en rotation de la broche et des projections de copeaux et de fluides. Il se fixe solidement sur le côté gauche de la machine. Il est livré avec un écran semi-octogonal en polycarbonate offrant une excellente visibilité sur la zone d’usinage et est équipé d’un système d’ajustement vertical double :

• Bras téléscopique supportant l’écran, ajustable grâce à un bouton
• Ajustable directement sur la tige téléscopique du bras support

Chaque unité est livrée avec un micro-interrupteur de sécurité interverrouillé, conforme aux normes OSHA, ANSI, ISO-EN et CE, empêchant toute mise en marche de la machine lorsque le garde est ouvert.

Avantages du MST-TR20

• Sécurité certifiée grâce au système d’interverrouillage intégré empêchant tout démarrage écran ouvert
• Système ergonomique d'ajustement vertical double pour un positionnement précis et rapide
• Visibilité maximale de la zone d’usinage grâce à l’écran semi-octogonal transparent
• Compatibilité avec la majorité des perceuses radiales et perceuses de grandes dimensions
• Conformité complète aux normes internationales OSHA, ANSI, ISO-EN et CE

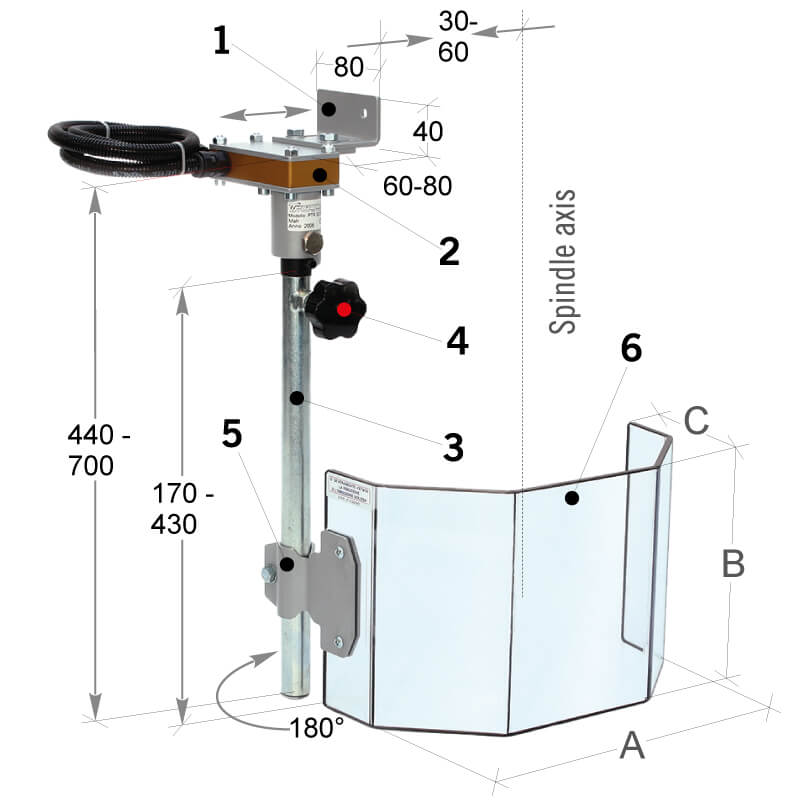

Composantes principales (repères numérotés sur le schéma)

1. Étrier d’ancrage - en acier pressé
2. Boîte principale de l’interrupteur de sécurité - 180° - n.2 NC contacts - système d’interverrouillage
3. Bras téléscopique supportant l’écran - en acier tubulaire
4. Bouton d’ajustement du bras de support sur le moyeu interne
5. Étau de serrage sur le bras de support - vis de serrage
6. Écran de protection semi-octogonal en polycarbonate

À propos de l’interverrouillage

Le système d’interverrouillage empêche la mise en marche de la perceuse lorsque le protecteur est ouvert ou mal positionné. Ce mécanisme de sécurité réduit considérablement les risques d’accidents et assure la conformité du protecteur aux normes internationales (OSHA, ANSI, ISO-EN, CE).

Spécifications de l’interverrouillage

Contact: 2NC
Capacité de commutation: 4 A @ 24 V AC, 4 A @ 120/250 V AC
2 A @ 24 V DC, .4 A @ 120 V DC, 3 A @ 250 V DC
Durée de vie mécanique: 1 million de cycles
Boitier: IP 67

Entretien et maintenance

Avant chaque utilisation, il est recommandé de vérifier l’intégrité du protecteur (fissures ou bris visibles) ainsi que le bon fonctionnement du micro-interrupteur de sécurité. Le nettoyage doit être effectué uniquement par du personnel formé, lorsque la machine est complètement arrêtée. Nettoyez le protecteur chaque fois qu’une visibilité claire de la zone d’usinage est nécessaire, afin d’assurer une sécurité et une durabilité optimales.

Écran de remplacement

Écran de remplacement pour MST-TR20

Spécifications techniques du protecteur

Spécifications techniques — Protecteur pour perceuse radiale MST-TR20 (dimensions A, B, C)

CODE	Nom	A	B	C	Écran de remplacement Code
MST-TR20/300	Protecteur pour perceuse radiale/300	300 mm 11 13/16″	200 mm 7 7/8″	150 mm 5 29/32″	MST-TR20/300/SS
MST-TR20/350	Protecteur pour perceuse radiale/350	350 mm 13 25/32″	240 mm 9 29/64″	175 mm 6 57/64″	MST-TR20/350/SS

FAQ – Questions fréquentes

Ce protecteur convient-il aux perceuses radiales?

Oui, il couvre un large éventail de formats. Vérifiez toujours les dimensions A-B-C pour confirmer la compatibilité.

L’interverrouillage empêche-t-il le démarrage écran ouvert?

Oui. Alimenté et correctement câblé, le micro-interrupteur autorise la mise en marche seulement en position fermée.

Peut-on ajuster la hauteur selon l’opération?

Oui, à l’arrêt de la machine, par le biais d'un bouton sur le bras téléscopique ou bien directement sur la tige téléscopique du bras support

Conseils d’entretien rapides?

Nettoyez l’écran dès que la visibilité diminue et vérifiez l’intégrité du protecteur ainsi que le micro-interrupteur avant usage.
