Protecteur pour fraiseuse verticale

Description

Description du protecteur pour fraiseuse MST-FR01

Le protecteur MST-FR01 est un écran protecteur classique conçu pour les fraiseuses verticales et universelles, muni d’un bras articulé ajustable offrant un accès rapide et dégagé à la zone d’usinage. Grâce à son bras articulé particulièrement versatile, l’écran peut être positionné et ajusté instantanément, ce qui permet une mise en place immédiate sur différents modèles de fraiseuses. Il peut être installé à gauche ou à droite selon les besoins de l’opérateur. Spécifiez l’endroit d’installation en ajoutant le suffixe :

• /DX = Droite
• /SX = Gauche

Son système d’écran semi-circulaire à double ouverture permet :.

• Une ouverture horizontale (pivotante) de l’écran ;
• Un déplacement complet de l’écran hors de la zone de travail pour un accès total.

L’écran thermoformé, résistant aux chocs et aux lubrifiants, assure une excellente visibilité tout en protégeant contre les projections et le contact avec les pièces rotatives. Le protecteur se fixe solidement sur le flanc de la base de la machine, garantissant une stabilité et une fiabilité constantes pendant l’usinage.

Chaque unité est livrée avec un double micro-interrupteur de sécurité interverrouillé, conforme aux normes OSHA, ANSI, ISO-EN et CE, empêchant toute mise en marche de la machine lorsque le garde est ouvert.

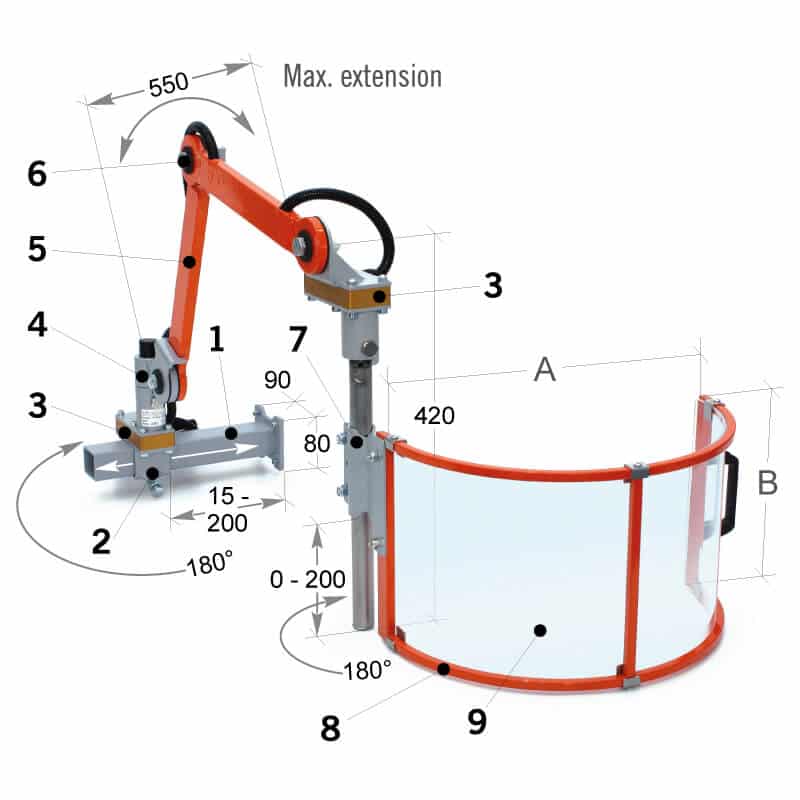

Composantes principales (repères numérotés sur le schéma)

1. Support d’ancrage - en acier tubulaire
2. Ajustement de la profondeur du support de l’écran
3. Boîte principale, interrupteur de sécurité - rotation 180° n.2 NC - système d’interverrouillage
4. Pince d’ajustement horizontal
5. Bras articulé en acier tubulaire
6. Articulation à frottement (disques de frictions)
7. Pince de serrage du bras de support - en acier pressé
8. Structure métallique de l’écran - en acier tubulaire
9. Écran thermoformé, anti-choc et résistant aux lubrifiants

À propos du système d’interverrouillage

Le système d’interverrouillage empêche la mise en marche de la fraiseuse lorsque le protecteur est ouvert ou mal positionné. Ce dispositif de sécurité réduit significativement les risques d’accidents et assure la conformité du protecteur aux normes internationales de sécurité : OSHA, ANSI, ISO-EN et CE.

Spécifications techniques de l’interverrouillage :

Contact: 2 micro-interrupteur de sécurité-: 2NC contacts par micro-interrupteur
Capacité de commutation: 4 A @ 24 V AC, 4 A @ 120/250 V AC
2 A @ 24 V DC, .4 A @ 120 V DC, .3 A @ 250 V DC
Durée de vie mécanique: 1 million de cycles
Boitier: IP 67

Accessoire disponible – Bras articulés additionnels MST-BA01/02

Pour les applications nécessitant un rayon d’action étendu, le bras articulé additionnel MST-BA01/02 peut être ajouté au protecteur MST-FR01. Cet accessoire augmente la portée du bras principal et est compatible avec le système d’articulation à frottement du protecteur d’origine.

• Disponible avec une articulation simple et un empattement de 325 mm
• Livré avec tous les accessoires et boulons nécessaires pour l’installation
• Conçu pour s’intégrer à tous les écrans équipés d’un système d’articulations à frottement
• Conforme aux normes OSHA, ANSI, ISO-EN et CE

Voir le produit Bras articulés additionnels pour extension MST-BA01/02

Écran de remplacement

Écran de remplacement pour MST-FR01

Entretien et maintenance

Avant chaque utilisation, il est recommandé de :

• Vérifier l’intégrité du protecteur (fissures ou bris visibles) ;
• Vérifier le bon fonctionnement du micro-interrupteur de sécurité.

Le nettoyage doit être effectué uniquement par du personnel formé, lorsque la machine est complètement arrêtée. Nettoyez le protecteur chaque fois qu’une visibilité claire de la zone d’usinage est nécessaire, afin d’assurer une sécurité et une durabilité optimales.

Spécifications techniques du protecteur

Spécifications techniques du protecteur pour fraiseuse verticale MST-FR01 – Dimensions et écrans de remplacement

CODE	Nom	A	B	Écran de remplacement
MST-FR01/300/DX	Protecteur pour fraiseuse verticale/300/Droit	300 mm 11 13/16"	200 mm 7 7/8"	MST-FR01/300/SC
MST-FR01/300/SX	Protecteur pour fraiseuse verticale/300/Gauche				300 mm 11 13/16"	200 mm 7 7/8"	MST-FR01/300/SC
MST-FR01/400/DX	Protecteur pour fraiseuse verticale/400/Droit	400 mm 15 3/4"	235 mm 9 1/4"	MST-FR01/400/SC
MST-FR01/400/SX	Protecteur pour fraiseuse verticale/400/Gauche				400 mm 15 3/4"	235 mm 9 1/4"	MST-FR01/400/SC
MST-FR01/500/DX	Protecteur pour fraiseuse verticale/500/Droit	500 mm 19 11/16"	235 mm 9 1/4"	MST-FR01/500/SC
MST-FR01/500/SX	Protecteur pour fraiseuse verticale/500/Gauche				500 mm 19 11/16"	235 mm 9 1/4"	MST-FR01/500/SC
MST-FR01/600/DX	Protecteur pour fraiseuse verticale/600/Droit	600 mm 23 5/8"	235 mm 9 1/4"	MST-FR01/600/SC
MST-FR01/600/SX	Protecteur pour fraiseuse verticale/600/Gauche				600 mm 23 5/8"	235 mm 9 1/4"	MST-FR01/600/SC

FAQ – Questions fréquentes

Comment choisir le bon côté d’installation ?

Le modèle peut être fixé à gauche ou à droite selon la configuration de la machine. Ajoutez simplement le suffixe /SX (gauche) ou /DX (droite) à la commande.

Le protecteur est-il compatible avec ma fraiseuse universelle ?

Oui, le MST-FR01 convient aux fraiseuses verticales et à la plupart des fraiseuses universelles.

Qu’est-ce que le système d’interverrouillage ?

Il s’agit d’un mécanisme de sécurité empêchant toute mise en marche de la machine lorsque le protecteur est ouvert ou mal positionné, réduisant ainsi les risques d’accidents.

Existe-t-il un accessoire pour augmenter la portée du bras ?

Oui. Le bras additionnel MST-BA01/02 permet d’allonger le rayon d’action du protecteur pour les machines plus grandes ou les zones de travail éloignées.
