Protecteur pour chariot mobile de tour

Description

Description du protecteur pour chariot mobile de tour MST-TO10/11

Conçu pour maximiser la sécurité des opérateurs, le protecteur MST-TO10/11 s’installe derrière le chariot longitudinal et est supporté par un bras articulé robuste, fixé à un point d’ancrage entièrement ajustable sur plusieurs axes. Grâce à sa structure en acier tubulaire et à ses articulations à frottement, l’écran peut être positionné facilement pour s’adapter à différents types d’opérations de tournage. Autres accessoires disponibles.

L’ensemble est doté d’une cloison antiparticules et d’un écran protecteur en plastique résistant aux chocs et à l’huile, garantissant une barrière fiable contre les projections de copeaux, les lubrifiants et les contacts accidentels avec les pièces en rotation. La partie supérieure en aluminium renforce la robustesse et assure une plus grande durabilité.

Chaque modèle est équipé d’un système d’interverrouillage électrique hautement fiable : tant que l’écran n’est pas correctement fermé, le tour ne peut pas être mis en marche. Ce dispositif à micro-interrupteur de sécurité garantit une sécurité optimale et une conformité stricte avec les normes internationales OSHA, ANSI, ISO-EN et CE.

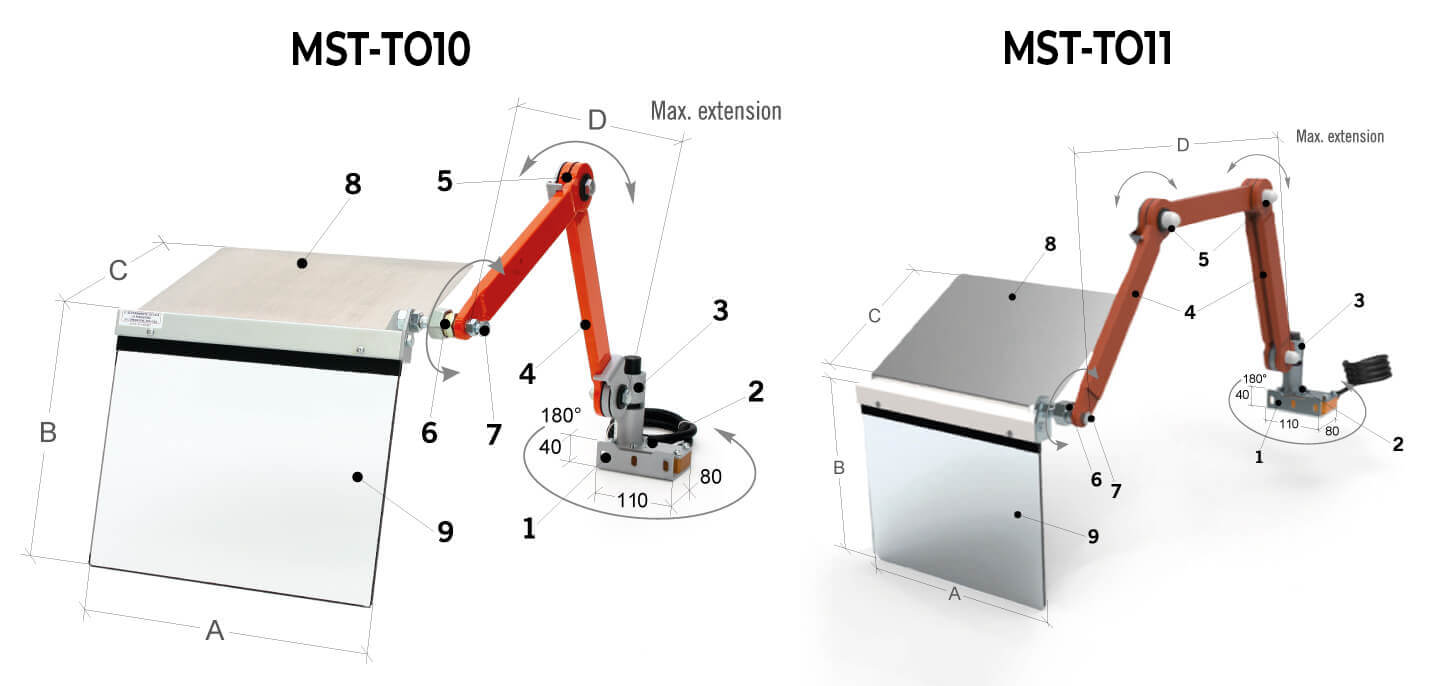

Différence entre les modèles MST-TO10 et MST-TO11

La gamme MST-TO10/11 se décline en deux versions principales, qui diffèrent par la configuration de leur bras articulé :

• MST-TO10 (MST-TO10/350 et (MST-TO10/435) : équipé d’un bras articulé composé de 2 éléments (longueur 325 mm chacun), idéal pour une utilisation standard avec un bon compromis entre robustesse et flexibilité.
• MST-TO11 ((MST-TO11/435) : équipé d’un bras articulé composé de 3 éléments (le premier élément est couplé, longueur 325 mm chacun), offrant une portée étendue et encore plus de liberté de mouvement, particulièrement utile pour les opérations complexes ou nécessitant de fréquents repositionnements.

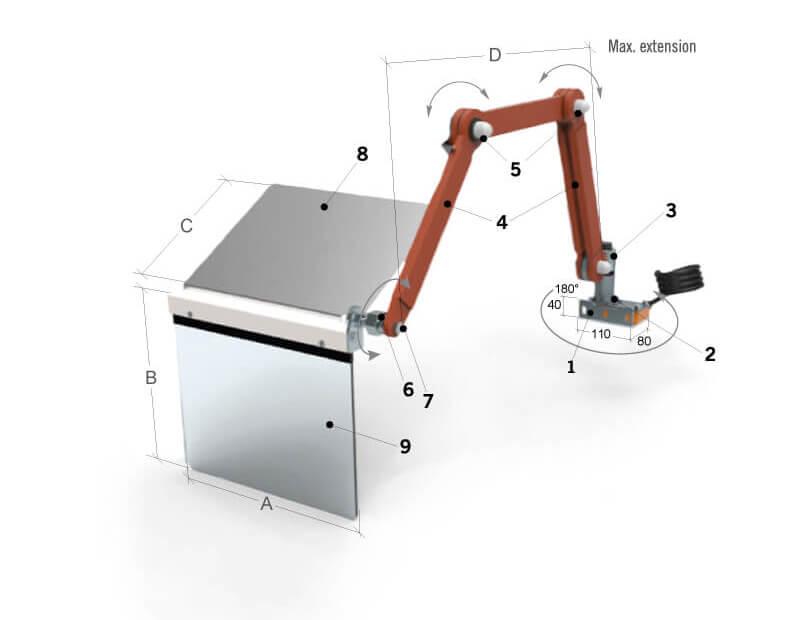

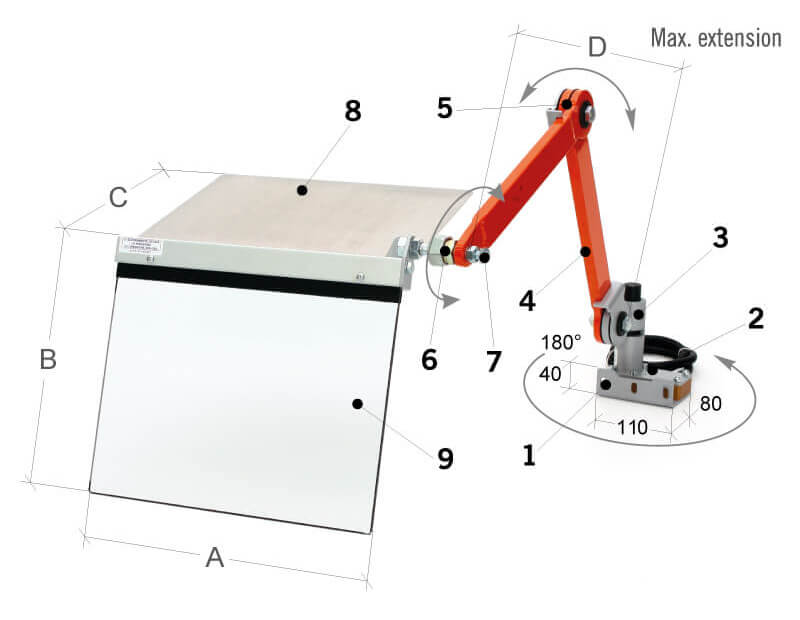

Composantes principales (repères numérotés sur le schéma)

1. Étriers d’ancrages frontaux et latéraux
2. Boîte principale de l’interrupteur - rotation de 180° - n.2 NC contacts - écran interverrouillé
3. Dispositif de serrage à ajustement horizontal
4. Bras articulé en acier tubulaire
5. Articulation à frottement avec disques de friction
6. Joint articulé pour le déplacement de l’écran
7. Vis de serrage du joint articulé
8. Partie supérieure de l’écran anti-copeaux - faite d’aluminium
9. Écran protecteur anti-copeaux résistant aux chocs et à l’huile, fait de plastique résistant

Spécifications de l'interverrouillage :

Contact: 2NC
Capacité de commutation: 4A @24V AC, 4A @120/250 V AC
2A @24V DC, 4A @120 V DC, 3A @ 250 V DC
Durée de vie mécanique: 1 million de cycles
Boitier: IP 67

Pourquoi un garde interverrouillé?

L’interverrouillage, via un micro-interrupteur de sécurité, empêche la mise en marche du tour tant que l’écran n’est pas correctement fermé. Cela évite toute mise en route accidentelle et réduit considérablement les risques d’accident, garantissant une protection conforme aux normes internationales de sécurité.

Accessoire disponible – Bras articulés additionnels MST-BA01/02

Pour augmenter le rayon d’action du protecteur, il est possible d’ajouter un ensemble de bras articulés MST-BA01/02.

• Disponible avec une articulation simple (325 mm).
• Livré avec tous les accessoires et boulons nécessaires pour l’installation.
• Conçu pour s’intégrer à tous les écrans équipés d’un système d’articulations à frottement.
• Conforme aux normes internationales de sécurité.

Voir le produit Bras articulés additionnels pour extension MST-BA01/02

Écran de remplacement

Écran de remplacement pour MST-TO10 et MST-TO11

Spécifications techniques du garde

FAQ – Questions fréquentes sur le protecteur MST-TO10/11

À quoi sert ce protecteur?

Il protège l’opérateur contre les projections de copeaux et de lubrifiants ainsi que les contacts accidentels avec les pièces en rotation, tout en offrant une bonne visibilité de la zone de travail.

Comment fonctionne le système d’interverrouillage?

Dès que l’écran est relevé ou ouvert, le micro-interrupteur coupe automatiquement l’alimentation du tour, empêchant toute mise en marche accidentelle.

Quelle est la différence entre les modèles TO10 et TO11?

Le MST-TO10 possède un bras articulé à 2 éléments, tandis que le MST-TO11 est équipé d'un bras articulé 3 éléments pour une portée accrue et une meilleure flexibilité.

Le protecteur peut-il être utilisé avec d’autres accessoires?

Oui. Il est compatible avec l’accessoire MST-BA01/02, qui permet d’augmenter le rayon d’action grâce à des bras articulés supplémentaires.

Est-il conforme aux normes de sécurité?

Oui, ce protecteur respecte les normes internationales OSHA, ANSI, ISO-EN et CE.
