Description du protecteur coulissant pour mandrin de tour MST-TO20
Conçu pour maximiser la sécurité de l’opérateur, le MST-TO20 est un protecteur coulissant résistant et facile à manœuvrer. Il se fixe sur la tête du tour et protège contre un contact direct avec les pièces en rotation ainsi que les projections de copeaux et de lubrifiants, tout en laissant un accès ergonomique à la pièce à usiner.
Son système de rails coulissants permet un positionnement précis et stable de l’écran. Grâce à son mécanisme de glissière en aluminium extrudé, muni de guides en acier sur roulements à billes, le mouvement est fluide et durable, même en milieu industriel exigeant.
Le large écran transparent du MST-TO20 offre des ajustements multiples, permettant une adaptation facile à différents types de tours et de configurations machines, qu’il s’agisse d’un modèle conventionnel ou CNC.
De plus, chaque unité est équipée d’un micro-interrupteur de sécurité intégré, formant un système d’interverrouillage électrique qui empêche toute mise en marche du tour tant que l’écran n’est pas fermé correctement — garantissant ainsi un niveau de sécurité conforme aux normes OSHA, ANSI, ISO-EN et CE.
Sa structure en acier tubulaire et aluminium combine robustesse et légèreté, tandis que son écran transparent épais, résistant aux chocs et à l’huile, assure une protection durable sans compromettre la visibilité de la zone de travail.

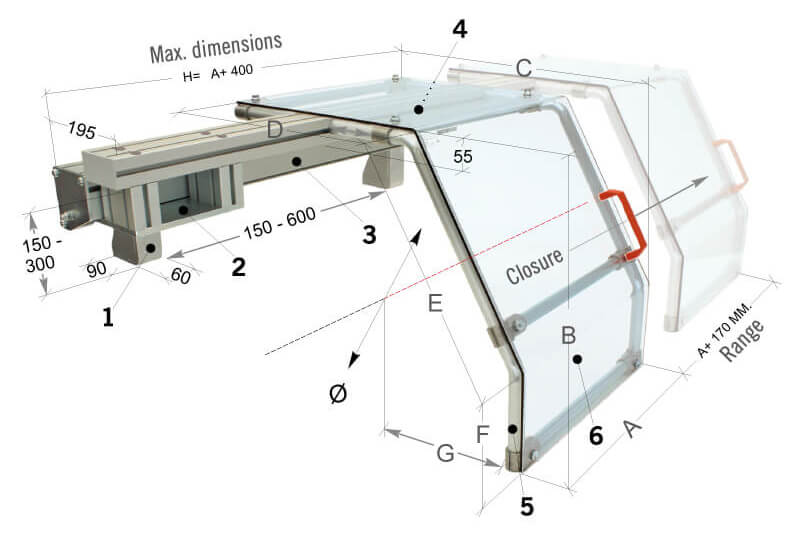

Composantes principales (repères numérotés sur le schéma)
- Étrier d’ancrage avec ajustement vertical
- Écran mobile sur support à glissière
- Guide de glissière fait en aluminium extrudé, avec un système coulissant composé de guides en acier sur roulements à billes, bénéficiant d’une protection puisqu’il est placé à l’intérieur.
- Micro-interrupteurs de sécurité avec mise en marche séparée - n.2 NC contacts - écran interverrouillé
- Structure de l’écran fait d’acier tubulaire et d’aluminium
- Écran de bonne épaisseur, résistant aux chocs et à l’huile
À propos du système d’interverrouillage
Le système d’interverrouillage empêche la mise en marche du tour lorsque le protecteur est ouvert ou mal positionné. Ce mécanisme de sécurité réduit considérablement les risques d’accidents et assure la conformité du protecteur aux normes internationales de sécurité (OSHA, ANSI, ISO-EN, CE).
Écran de remplacement
Spécifications techniques du protecteur
CODE | Nom | Ø | A | B | C | D | E | F | G |
---|---|---|---|---|---|---|---|---|---|
MST-TO20/600 | Protecteur coulissant pour mandrin de tour / 600 | 600–700 mm 23 5/8" – 27 9/16" |
450 mm 17 23/32" |
520 mm 20 15/32" |
855 mm 33 21/32" |
640 mm 25 13/64" |
430 mm 16 59/64" |
150 mm 5 29/32" |
320–740 mm 12 19/32" – 29 9/64" |
MST-TO20/800 | Protecteur coulissant pour mandrin de tour / 800 | 800–900 mm 31 1/2" – 35 7/16" |
450 mm 17 23/32" |
640 mm 25 13/64" |
1065 mm 41 59/64" |
800 mm 31 1/2" |
530 mm 20 55/64" |
180 mm 7 3/32" |
370–950 mm 14 9/16" – 37 13/32" |
FAQ – Questions fréquentes sur le protecteur MST-TO20
À quoi sert ce protecteur ?
Il protège l’opérateur contre les projections de copeaux, d’huile et de lubrifiants, ainsi que contre tout contact accidentel avec les pièces en rotation du tour.
Est-il compatible avec différents types de tours ?
Oui, le MST-TO20 peut être installé sur la majorité des tours conventionnels et CNC.
Comment fonctionne l’interverrouillage ?
Le micro-interrupteur coupe automatiquement l’alimentation du tour lorsque le protecteur est ouvert, empêchant toute mise en marche accidentelle.
Peut-on remplacer l’écran ?
Oui, l’écran transparent est vendu séparément sous le code MST-TO20/SC.
Écran de remplacement pour MST-TO20
Le protecteur respecte-t-il les normes de sécurité ?
Oui, il est conforme aux normes OSHA, ANSI, ISO-EN et CE, assurant un niveau de sécurité maximal pour l’opérateur.
