Protecteur 360 pour perceuse

Description

Description du protecteur pour perceuse

Protège l’opérateur d’un contact direct avec les composantes de l’axe de rotation et les projections de copeaux et de lubrifiants. Peut être fixé sur le côté gauche de la machine. Les systèmes d’ancrage à la machine et la fixation de l’écran peuvent être ajustés de façon indépendante pour un meilleur positionnement du garde en fonction de la position de la mèche. Livré avec un micro-interrupteur de sécurité intégré dans la charnière de l’écran.

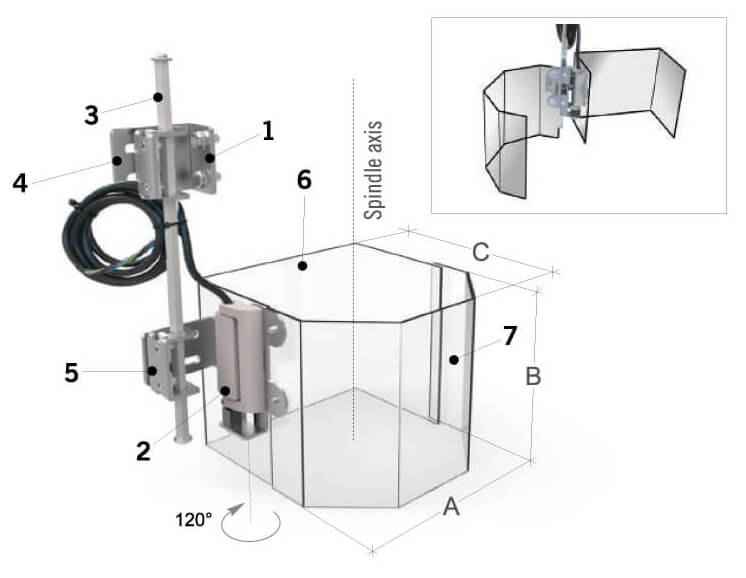

1. Étrier d’ancrage en acier pressé
2. Charnière de support de l’écran avec micro-interrupteur intégré - n. 2 NC contacts - système d’interverrouillage
3. Bras vertical de support de l’écran en acier hexagonal
4. Étrier réglable pour support d’ancrage - permet un réglage vers la gauche
5. Étrier réglable pour le support de l’écran - permet un réglage vers la droite
6. Écran avant semi-octogonale et polycarbone
7. Écran arrière en forme de «C»

Spécifications techniques du protecteur

CODE	Nom	A	B	C	Écran de remplacement
					Frontal	Arrière
MST-TR30/130	Protecteur 360 pour perceuse/130	220 mm 8 21/32"	130 mm 5 1/8"	235 mm 9 1/4"	MST-TR30/130/SSF	MST-TR30/130/SSR
MST-TR30/180	Protecteur 360 pour perceuse/180	220 mm 8 21/32"	180 mm 7 3/32"	235 mm 9 1/4"	MST-TR30/180/SSF	MST-TR30/180/SSR
