Description
Description de l'ensemble de 2 rideaux-protecteurs pour vis-mère de tour MST-AT01/T3
Le protecteur MST-AT01/T3 est conçu pour protéger l’opérateur contre tout contact direct avec la vis-mère en mouvement et pour éviter l’accrochage des vêtements de travail. Chaque ensemble inclut deux rideaux, fixés aux extrémités du chariot longitudinal, qui s’enroulent et se déroulent automatiquement grâce à un système de ressorts multiples durant le mouvement du chariot.
Chaque unité a été spécialement conçue pour être placée sur chaque côté du chariot et est équipée des étriers de serrage appropriés. La membrane transparente et résistante à l’abrasion assure une protection constante contre les copeaux et les fluides de coupe, tout en conservant une bonne visibilité de la zone de travail.
L’installation est simple : l’extrémité, équipée d’un rouleau coulissant, se fixe directement sur les côtés de la base du tour, ce qui permet une protection fiable et constante lors des déplacements du chariot.
Caractéristiques principales
- Ensemble de 2 rideaux auto-coulissants avec système de ressorts intégrés.
- Membrane résistante aux projections de fluides et à l’abrasion.
- Fixation frontalement et latéralement au chariot longitudinal.
- Fonctionnement automatique par enroulement/déroulement.
- Conformité aux normes internationales OSHA, ANSI, ISO-EN et CE.

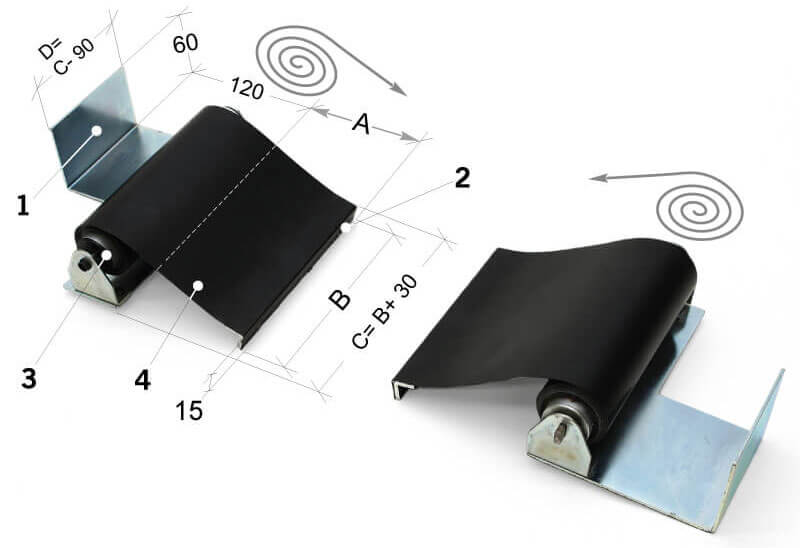

Composantes principales (repères numérotés sur le schéma)
- Étrier d’ancrage en acier pressé pour la base
- Étrier d’ancrage en aluminium pour le chariot
- Rouleaux auto-coulissants en acier et aluminium
- Ruban de protection
Sécurité certifiée : interverrouillage intégré et conformité OSHA/ANSI/ISO-EN/CE.
Bandes de remplacement
Choisir la bonne taille de protecteur
Pour déterminer la bonne dimension de rideaux protecteurs pour votre tour :

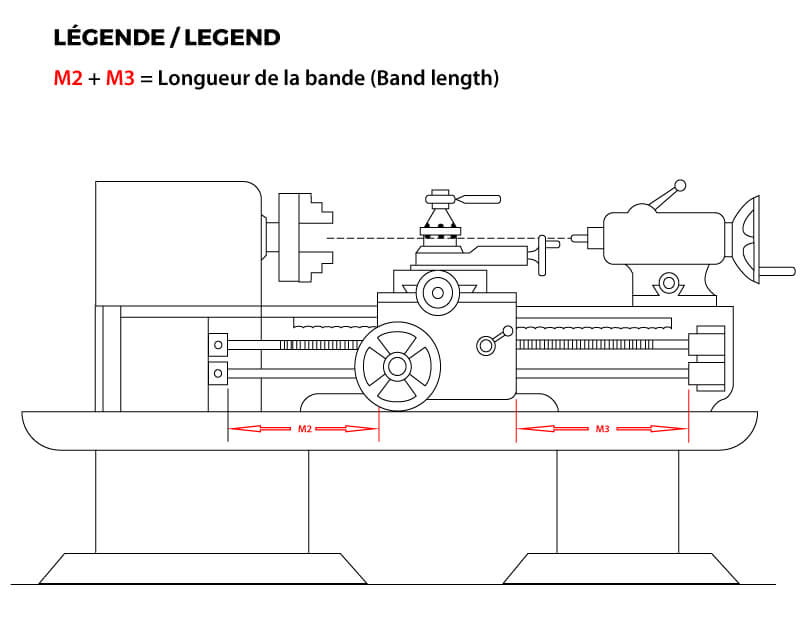

- Référez-vous à l’image Légende
- Calculez M2 + M3 pour déterminer la longueur de bande nécessaire pour votre tour
- onsultez le tableau de sélection ci-dessous pour choisir le modèle adapté
M2 + M3 (Longueur de bande) | Sélection | Options de largeur | |
---|---|---|---|
Code SKU | Nom | ||
Jusqu'à 1200 mm (47 1/4") | MST-AT01/120T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/120 | 150mm (5 29/32") |
1200 à 1500 mm (47 1/4" - 59 1/16") | MST-AT01/150T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/150 | 200mm (7 7/8") |
1500 à 2000 mm (59 1/16" - 78 47/64") | MST-AT01/200T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/200 | 200mm (7 7/8") |
2000 à 3000 mm (78 47/64" - 118 7/64") | MST-AT01/300T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/300 | 250mm (9 27/32") |
3000 à 4000 mm (118 7/64" - 157 31/64") | MST-AT01/400T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/400 | 300mm (11 13/16") |
4000 à 5000 mm (157 31/64" - 196 27/32") | MST-AT01/500T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/500 | 350mm (14") |
5000 à 6000 mm (196 27/32" - 236 7/32") | MST-AT01/600T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/600 | 400mm (15 3/4") |
6000 à 7000 mm (236 7/32" - 275 19/32") | MST-AT01/700T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/700 | 500mm (19,69") |

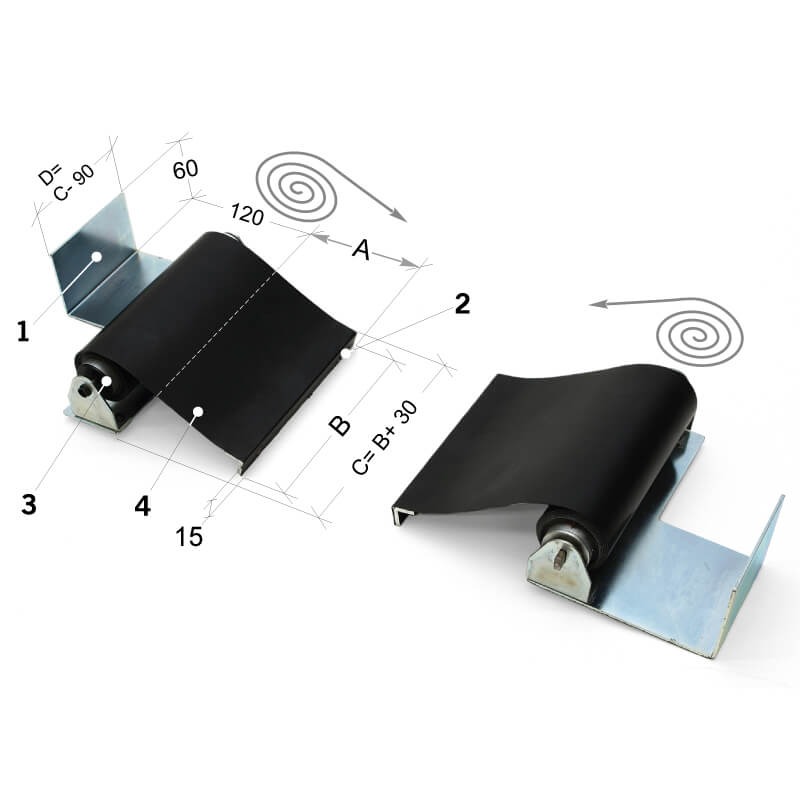

Spécifications techniques du protecteur
CODE | Nom | A | B | Bande de remplacement |
---|---|---|---|---|
MST-AT01/120T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/120 | 1200mm 47 1/4" |
150mm 5 29/32" |
MST-AT01/120/T |
MST-AT01/150T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/150 | 1500mm 59 1/16" |
200mm 7 7/8" |
MST-AT01/150/T |
MST-AT01/200T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/200 | 2000mm 78 47/64" |
200mm 7 7/8" |
MST-AT01/200/T |
MST-AT01/300T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/300 | 3000mm 118 7/64" |
250mm 9 27/32" |
MST-AT01/300/T |
MST-AT01/400T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/400 | 4000mm 157 31/64" |
300mm 11 13/16" |
MST-AT01/400/T |
MST-AT01/500T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/500 | 5000mm 196 27/32" |
350mm 13 25/32" |
MST-AT01/500/T |
MST-AT01/600T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/600 | 6000mm 236 7/32" |
400mm 15 3/4" |
MST-AT01/600/T |
MST-AT01/700T3 | Ensemble de 2 rideaux-protecteurs pour vis-mère de tour/700 | 7000mm 275 19/32" |
480mm 18 57/64" |
MST-AT01/700/T |
FAQ – Questions fréquentes sur l’ensemble de rideaux-protecteurs MST-AT01
À quoi servent ces rideaux-protecteurs pour vis-mère de tour ?
Ils créent une séparation frontale entre la vis-mère du tour et les barres en mouvement, empêchant tout contact direct et réduisant le risque d’accrochage des vêtements de l’opérateur. Ils protègent aussi contre l’abrasion et les projections de fluides.
Comment fonctionnent les rideaux auto-coulissants ?
Chaque unité est fixée aux extrémités du chariot longitudinal. Pendant le déplacement, les rideaux s’enroulent et se déroulent automatiquement grâce à un système de ressorts multiples, assurant une protection continue et sans intervention manuelle.
Comment choisir la bonne longueur de bande ?
Il faut calculer la longueur de bande nécessaire en se basant sur l’image « Légende ». Pour cela, mesurez M2 + M3 (dimensions indiquées) et référez-vous ensuite au tableau de sélection pour choisir le modèle correspondant.
Qu’est-ce qu’un système interverrouillé avec un micro-interrupteur de sécurité?
Un système interverrouillé coupe automatiquement l’alimentation du tour lorsque le rideau-protecteur n’est pas en position sécuritaire. Cela empêche la mise en marche accidentelle de la machine tant que la zone de travail n’est pas correctement protégée, garantissant ainsi une sécurité conforme aux normes internationales (OSHA, ANSI, ISO-EN, CE).
Peut-on remplacer les membranes seules ?
Oui, les membranes peuvent être remplacées indépendamment. Prismont propose des bandes de remplacement compatibles avec chaque modèle de rideaux-protecteurs, afin de prolonger la durée de vie du produit sans devoir remplacer l’ensemble complet.
