Description
Description du dispositif de sablage extérieur pour tour MST-SBH
Le dispositif de sablage extérieur pour tour MST-SBH de Prismont est conçu pour offrir à l’opérateur des opérations de finition sécuritaires, efficaces et précises directement sur les pièces usinées, le tout sans utiliser les mains. Cet outil permet le maintien de bandes abrasives pour des applications variées de sablage, toilage, polissage et ébavurage, que ce soit sur des pièces en métal, en alliage ou en bois lors des opérations de tournage.
Compatible avec les tours conventionnels et CNC, le MST-SBH améliore la qualité de surface tout en réduisant les risques liés au sablage manuel à mains nues. Il élimine les dangers associés à l’utilisation de porte-outils improvisés, garantissant une sécurité accrue et une constance de finition.
Sa conception ingénieuse permet :
- Un ajustement facile aux différents diamètres de pièces grâce à trois positions d’ouverture
- Un changement rapide des bandes abrasives, favorisant la productivité
- Une installation directe sur les porte-outils existants des tours conventionnels
Le MST-SBH est disponible en deux versions adaptées aux besoins de production :
- Mode manuel (Modèle MST-SBH) pour un sablage simple et rapide
- Mode manuel avec résistance mécanique (Modèle MST-SBH(A)) offrant un contrôle de rotation supérieur, idéal pour les applications où la précision est critique. (Important : cet outil n’est pas motorisé et ne peut pas l’être).
Chaque dispositif est livré avec trois bandes abrasives incluses, permettant une mise en service immédiate. De plus, ce dispositif est conçu en conformité avec les normes internationales EN 12840:2001 et ISO 23125:2010, qui encadrent la sécurité des machines-outils, assurant ainsi une utilisation conforme aux standards industriels reconnus à l’échelle mondiale.
Un produit original canadien conçu par PRISMONT
Fabriqué et conçu au Canada, ce produit est un produit original par PRISMONT. Fiez-vous à l'original et évitez les copies.
Présentation des deux modèles
Mode de fonctionnement manuel - Modèles MST-SBH
MST-SBH 1.0 & 2.0 | Sableur série MST-SBH | Pour un sablage extérieur pour tours conventionnels
Mode de fonctionnement manuel avec résistance mécanique - Modèles MST-SBH(A)
MST-SBH(A) | Sableur manuel avec résistance mécanique pour contrôler la rotation série MST-SBH | Pour un sablage extérieur pour tours conventionnels
Quels sont les avantages à utiliser l'outil de sablage pour tour de Prismont ?
- Sécurité : Ce dispositif est conçu conformément aux normes internationales EN 12840:2001 et ISO 23125:2010 relatives à la sécurité des machines-outils.
- Finition de haute qualité : Un outil de toilage pour tour peut aider à obtenir une finition lisse et uniforme sur les surfaces tournées, ce qui peut améliorer l'apparence et les performances des pièces finies.
- Gain de temps : L'utilisation de notre outil de sablage pour tour peut accélérer le processus de finition en permettant d'obtenir une finition de haute qualité en moins de temps que si la finition était effectuée manuellement.
- Économie de coûts : En permettant un travail plus rapide et efficace, notre outil peut aider à réduire les coûts de production en réduisant le temps de travail requis pour obtenir une finition de haute qualité.
- Reproductibilité : L'utilisation du MST-SBH peut permettre d'obtenir des finitions uniformes et répétables sur des pièces similaires, ce qui peut être important pour les applications de production en série.
Courroies abrasives et bandes de feutre de rechange
Spécifications techniques du dispositif de sablage pour tour

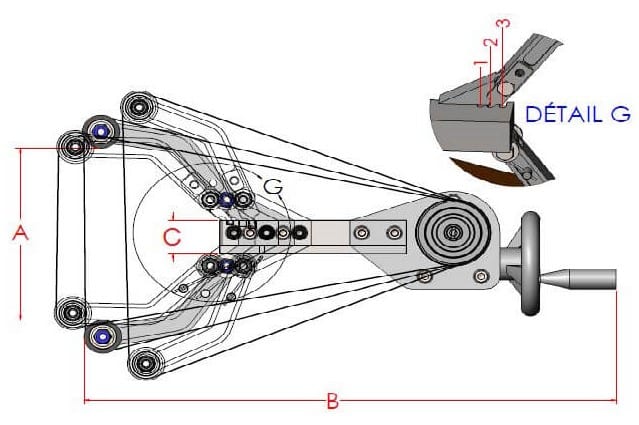

Le schéma technique illustre les dimensions principales du dispositif de sablage :
- A : Ouverture de sablage
- B : Longueur de l'outil
- C : Hauteur centrale du bloc porte-outil
- Détail G : Choix de 3 positions
CODE | Nom | Mode | Max.Ø | A | B | C | Courroie |
---|---|---|---|---|---|---|---|
MST-SBH1.0 | Dispositif manuel de sablage pour tour - 1" × 30" | Manuel | 150 mm 6" |
160 mm 6 1/4" |
325 mm 13" |
19 mm 3/4" |
25 × 762 mm 1" × 30" |
MST-SBH2.0 | Dispositif manuel de sablage pour tour - 2" × 36" | Manuel | 200 mm 8" |
215 mm 8 1/2" |
350 mm 14" |
19 mm 3/4" |
50 × 915 mm 2" × 36" |
MST-SBH4.0 | Dispositif manuel de sablage pour tour - 4" × 54 | Manuel | 300 mm 12" |
330 mm 13" |
400 mm 16" |
25 mm 1" |
100 × 1372 mm 4" × 54" |
MST-SBH4.0EX | Dispositif manuel de sablage pour tour - 4" × 71" | Manuel | 500 mm 20" |
550 mm 22" |
500 mm 16" |
25 mm 1" |
100 × 1800 mm 4" × 71" |
MST-SBH(A) 1.0 | Outil de sablage avec résistance mécanique pour tour conventionnel - 1" × 30" | Mode manuel avec résistance mécanique pour contrôler la rotation | 150 mm 6" |
160 mm 6 1/4" |
325 mm 13" |
19 mm 3/4" |
25 × 762 mm 1" × 30" |
MST-SBH(A) 2.0 | Outil de sablage avec résistance mécanique pour tour conventionnel - 2" × 36" | Mode manuel avec résistance mécanique pour contrôler la rotation | 200 mm 8" |
215 mm 8 1/2" |
350 mm 14" |
19 mm 3/4'" |
50 × 915 mm 2" × 36" |
Le tableau ci-dessus présente les spécifications techniques détaillées des dispositifs de sablage pour tour MST-SBH de Prismont. Chaque modèle est conçu pour s’adapter à différents types de pièces et d’opérations de finition en environnement industriel.
Questions fréquentes sur le dispositif de sablage pour tour
Quelle est la différence entre les modèles MST-SBH et MST-SBH(A)?
Les deux séries de modèles ont un mode de fonctionnement différent. La série MST-SBH est le dispositif avec le mode de fonctionnement manuel standard. Il comprends les modèles MST-SBH1.0, MST-SBH2.0, MST-SBH4.0 et MST-SBH4.0EX. Le modèle MST-SBH(A) utilise un mode de fonctionnement manuel avec une résistance mécanique pour un plus grand contrôle de la rotation. Il ne comporte aucun moteur. Il comprends les modèles MST-SBH(A) 1.0 et MST-SBH(A) 2.0.
Quel modèle choisir selon le diamètre de mes pièces?
Les modèles compacts MST-SBH1.0/MST-SBH(A)1.0 conviennent jusqu’à 150 mm (6″), les intermédiaires MST-SBH2.0/MST-SBH(A)2.0 jusqu’à 200 mm (8″), le MST-SBH4.0 jusqu’à 300 mm (12″), et le MST-SBH4.0EX jusqu’à 500 mm (20″). Le tableau des spécifications techniques ci-haut sert de référence utile.
Sur quel type de tours et pour quels matériaux puis-je utiliser cet outil?
Le dispositif de sablage pour tours convient pour les tours conventionnels et les tours numériques. Il peut être utilisé sur des pièces en métal, en alliage ou en bois lors des opérations de tournage.
