Descripción
Descripción del protector de seguridad para mandril de torno
Protege al operador del contacto directo con la parte superior del mandril y de la proyección de refrigerante y lubricantes. Se fija en la parte frontal y lateral de la base. Equipado con una pantalla semicircular ajustable, diseñada para posicionarse lo más cerca posible de la cabeza de la máquina. Incluye un microinterruptor de seguridad interbloqueado para mayor protección.
- Soporte de anclaje frontal y lateral
- Microinterruptor de seguridad en la caja principal - rotación de 90° - 2 contactos NC - Protecto interbloqueado
- Pinza de conexión de la pantalla con brazo de soporte, fabricada en acero prensado
- Estructura de la pantalla en acero tubular
- Pantalla termoformada, fabricada en plástico resistente a impactos y aceites
Especificaciones del microinterruptor de interbloqueo :
Configuración de contacto: 2NC
Capacidad de conmutación: 4A @24V AC
4A @120V DC, 0.3A @250V DC
Durabilidad mecánica: 1 millón de ciclos de conmutación
Grado de protección: IP 67
Pantalla de repuesto
Cómo elegir la dimensión adecuado del protector para mandril de torno

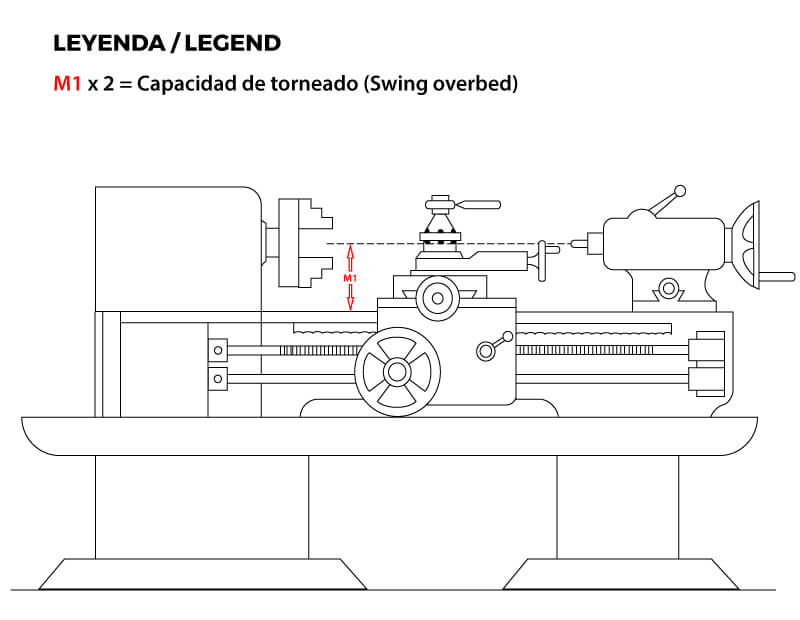

Para seleccionar la dimensión del protector correcta para su torno, primero debe calcular la capacidad máxima de giro. Para hacerlo, consulte nuestra imagen titulada "Leyenda" y calcule M1 x 2. Luego, consulte la siguiente tabla para elegir el ancho adecuado del protector según la capacidad máxima de giro.
M1 x 2 (Capacidad máxima de giro) | Selección | Opciones de ancho | |
---|---|---|---|
Código SKU | Nombre | ||
Hasta 300 mm (11 13/16") | MST-TO 01/300/MEU | Protector de seguridad para mandril de torno/300/MEU | 170mm (6 11/16") |
MST-TO 01/300 | Protector de seguridad para mandril de torno/300 | 200mm (7 7/8") | |
325 mm a 400 mm (12 51/64″ – 15 3/4″) | MST-TO 01/400/MEU | Protector de seguridad para mandril de torno/400/MEU | 170mm (6 11/16") |
MST-TO 01/400 | Protector de seguridad para mandril de torno/400 | 235mm (9 1/4") | |
425 mm a 500 mm (16 47/64" - 19 11/16") | MST-TO 01/500/MEU | Protector de seguridad para mandril de torno/500/MEU | 170mm (6 11/16") |
MST-TO 01/500 | Protector de seguridad para mandril de torno/500 | 235mm (9 1/4") | |
525 mm a 600 mm (20 43/64" - 23 5/8") | MST-TO 01/600 | Protector de seguridad para mandril de torno/600 | 235mm (9 1/4") |
Especificaciones técnicas del protector de seguridad
Código SKU | Nombre | A | B | C | D | Pantalla de repuesto |
---|---|---|---|---|---|---|
MST-TO 01/300 | Protector de seguridad para mandril de torno/300 | 300 mm 11 13/16" |
200 mm 7 7/8" |
180 mm 7 3/32" |
0-215 mm 0" - 8 15/32" |
MST-TO01/300/SS |
MST-TO 01/400 | Protector de seguridad para mandril de torno/400 | 400 mm 15 3/4" |
235 mm 9 1/4" |
230 mm 9 1/16" |
0-150 mm 0 - 5 29/32" |
MST-TO01/400/SS |
MST-TO 01/500 | Protector de seguridad para mandril de torno/500 | 500 mm 19 11/16" |
235 mm 9 1/4" |
280 mm 11 1/32" |
0-150 mm 0" - 5 29/32" |
MST-TO01/500/SS |
MST-TO 01/600 | Protector de seguridad para mandril de torno/600 | 600 mm 23 5/8" |
235 mm 9 1/4" |
330 mm 12 63/64" |
0-150 mm 0" - 5 29/32" |
MST-TO01/600/SS |
