Descripción
Descripción de la pareja de protecciones enrollables de seguridad para torno
Este dispositivo protege al operador del contacto directo con las partes móviles y evita que la ropa de trabajo se enganche en el husillo principal o en las barras de los tornos. Diseñado con dos unidades fijadas en los extremos del carro longitudinal y equipado con un sistema auto-deslizante accionado por un conjunto de resortes múltiples. Este protector está fabricado con un material textil técnico expandido, altamente resistente a los refrigerantes y a la abrasión.
Cada unidad ha sido diseñada para su instalación en los laterales del carro y cuenta con los soportes de fijación adecuados. Durante el movimiento del carro longitudinal, las dos unidades se enrollan y desenrollan de manera continua para proteger al operador.
Nota: El extremo equipado con un rodillo deslizante debe fijarse en los laterales de la base del torno.
- Soporte de anclaje para la base: Acero prensado
- Soporte de anclaje para el carro: Aluminio
- Rodillos auto-deslizantes: Acero y aluminio
- Banda de protección

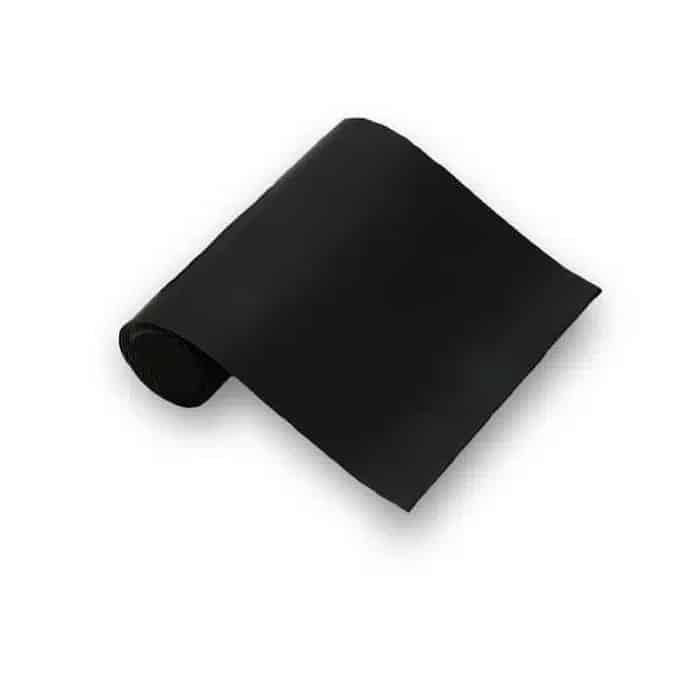

Banda de repuesto
Cómo elegir la longitud de banda adecuada

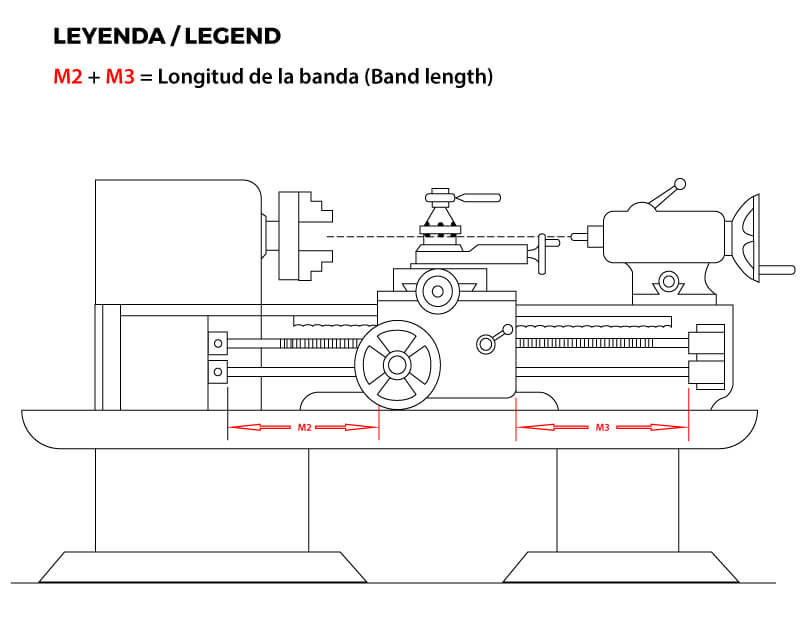

Para seleccionar la dimensión adecuada del protector, primero debe calcular la longitud de banda necesaria para su torno. Para ello, consulte la segunda imagen denominada "Leyenda" y calcule M2 + M3. Luego, utilice la siguiente tabla para elegir la dimensión adecuada del protector.
M2 + M3 (Longitud de la banda) | Selección | Opciones de ancho | |
---|---|---|---|
Código SKU | Nombre | ||
Hasta 1200 mm (47 1/4") | MST-AT01/120T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/120 | 150mm (5 29/32") |
1200 à 1500 mm (47 1/4" - 59 1/16") | MST-AT01/150T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/150 | 200mm (7 7/8") |
1500 à 2000 mm (59 1/16" - 78 47/64") | MST-AT01/200T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/200 | 200mm (7 7/8") |
2000 à 3000 mm (78 47/64" - 118 7/64") | MST-AT01/300T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/300 | 250mm (9 27/32") |
3000 à 4000 mm (118 7/64" - 157 31/64") | MST-AT01/400T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/400 | 300mm (11 13/16") |
4000 à 5000 mm (157 31/64" - 196 27/32") | MST-AT01/500T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/500 | 350mm (14") |
5000 à 6000 mm (196 27/32" - 236 7/32") | MST-AT01/600T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/600 | 400mm (15 3/4") |
6000 à 7000 mm (236 7/32" - 275 19/32") | MST-AT01/700T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/700 | 500 mm (19,69") |
Especificaciones técnicas del protector
Código SKU | Nombre | A | B | Banda de repuesto |
---|---|---|---|---|
MST-AT01/120T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/120 | 1200mm 47 1/4" |
150mm 5 29/32" |
MST-AT01/120/T |
MST-AT01/150T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/150 | 1500mm 59 1/16" |
200mm 7 7/8" |
MST-AT01/150/T |
MST-AT01/200T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/200 | 2000mm 78 47/64" |
200mm 7 7/8" |
MST-AT01/200/T |
MST-AT01/300T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/300 | 3000mm 118 7/64" |
250mm 9 27/32" |
MST-AT01/300/T |
MST-AT01/400T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/400 | 4000mm 157 31/64" |
300mm 11 13/16" |
MST-AT01/400/T |
MST-AT01/500T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/500 | 5000mm 196 27/32" |
350mm 13 25/32" |
MST-AT01/500/T |
MST-AT01/600T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/600 | 6000mm 236 7/32" |
400mm 15 3/4" |
MST-AT01/600/T |
MST-AT01/700T3 | Kit de 2 Cortinas Protectores para el husillo principal del Torno/700 | 7000mm 275 19/32" |
480mm 18 57/64" |
MST-AT01/700/T |
